U-Profile aus Aluminium, am Boden, seitlich oder an der Wand. Innen und aussen.
Das Produkt
Eine Glaswand nimmt keinen Platz weg: sie teilt ihn auf.
Verglasung Swiss Made: in der Schweiz von unserem Partner-Glashersteller gefertigt, von unseren Teams montiert.
Eine Glaswand teilt einen Raum, ohne ihn zu verschliessen: ein Büro in einem offenen Geschoss, ein Schlafzimmer in einem Loft, ein Windschutz auf einem Balkon. Das System hält das Glas in U-Profilen aus Aluminium, montiert am Boden, seitlich oder an der Wand — ohne Zwischenpfosten und ohne Querriegel auf Augenhöhe.
Das System ist vorgefertigt. Je nach Profil nimmt es Glas von 10 bis 21,52 mm auf, und die Profile werden in 2,5 oder 5 m geliefert. Die Raumhöhe reicht bis 3,0 m, die Glasbreite beginnt bei 1000 mm.
Sobald dahinter ein Leerraum liegt — eine Galerie, eine Deckenöffnung, ein Balkon —, übernimmt die Wand die Absturzsicherung, und die Regeln werden strenger: Last max. 1,0 kN/m, in Verbundglas von 16,76, 17,52 oder 21,52 mm. Das System wird innen wie aussen montiert: Trennung über mehrere Geschosse, Windschutz auf Balkon oder Terrasse.
Das System kommt vorgefertigt, was die Arbeit an die richtige Stelle verlagert. Bei einer Glaswand geht die Zeit nicht in den Beschlag, sondern in den Untergrund: Er ist nie eben, und eine 3 m hohe Scheibe, die einer welligen Decke folgt, sieht man vom anderen Ende des Raums. Wir messen das Niveau auf der ganzen Länge, bevor wir das Glas bestellen.
Das Sortiment
Jeder Schnitt zeigt das System, wie es tatsächlich montiert wird. Die Masse daneben sind die vom System zugelassenen Werte, keine Grössenordnungen.
M-20400000000
M-20450000000
M-20500300000Vergleichen
Drei Profile, eine einzige Familie: am Boden, seitlich oder an der Wand. Die Wahl richtet sich nach dem Untergrund, dann nach der Glasstärke — und sobald hinter der Wand ein Leerraum liegt, wird das Glas zu Verbundglas von 16,76, 17,52 oder 21,52 mm.
| Modell | Anwendung | Glasdicke | Zulässige Last | Achsabstand | Längen | Roh | Eloxiert | Biegbar |
|---|---|---|---|---|---|---|---|---|
| M-20400000000KAZIWALL Glas-U-Profile, Bodenmontage | — | 10 · 10,76 · 12 · 12,76 · 16,76 · 21,52 mm | — | — | 2,5 m · 5 m | — | ||
| M-20450000000KAZIWALL Glas-U-Profile, Seitenmontage | — | 10,76 / 12,76 · 16,76 / 17,52 · 21,52 mm | — | — | 2,5 m · 5 m | — | ||
| M-20500300000KAZIWALL U-Profile, Wandmontage | — | 10,76 / 12,76 · 16,76 / 17,52 · 21,52 mm | — | — | — | — |
Die angegebenen Lasten sind die vom System zugelassenen Werte. Die endgültige Bemessung richtet sich nach der Nutzung des Raums und dem Winddruck am Standort — das prüfen wir beim Aufmass.
Downloads
Technische Datenblätter im A4-Format, eines pro Profil: Vertikalschnitt, Masse, Oberflächen. Die endgültigen Masse werden beim Aufmass festgelegt.
Unverbindliche Unterlagen · Aktuelle Ausgabe
Downloads
Montageanleitungen, Broschüren, technische Datenblätter und Zertifizierungen der Systeme, die wir montieren, in ihrer Originalfassung.
| Dokument | Land | Sprache | |
|---|---|---|---|
| AbP-LGA Kaziwall | DE | DE | 2,6 MB |
| Statische berekening Kaziwall | Benelux | NL | 3,5 MB |
Eine PDF-Zeichnung pro Artikelnummer, bereitgestellt vom Hersteller.
Oberfläche
Das Profil ist das einzige sichtbare Element des Bauteils. Es gibt es roh, natur eloxiert, pulverbeschichtet glänzend, strukturiert oder matt, und in ARMOR, voreloxiert und dann pulverbeschichtet. Im exakten Ton des Bodens oder der Decke beschichtet, verschwindet es ganz.
Das Glas trägt den Rest: klar, extraweiss, säuremattiert, sandgestrahlt, bedruckt oder rauchfarben. Im Büro bleibt das mattierte Band auf Augenhöhe die häufigste Anforderung — es regelt die Einsicht, ohne die Wand undurchsichtig zu machen, und erfüllt vor allem die Funktion der Kennzeichnung: Eine raumhohe Wand aus Klarglas ohne Markierung läuft man voll an.
Der Plan
Jedes Teil beginnt mit einer Werkstattzeichnung, bemasst auf den halben Millimeter. Das ist es, was vor Ort eine lotrechte Linie sichert.
Montiert

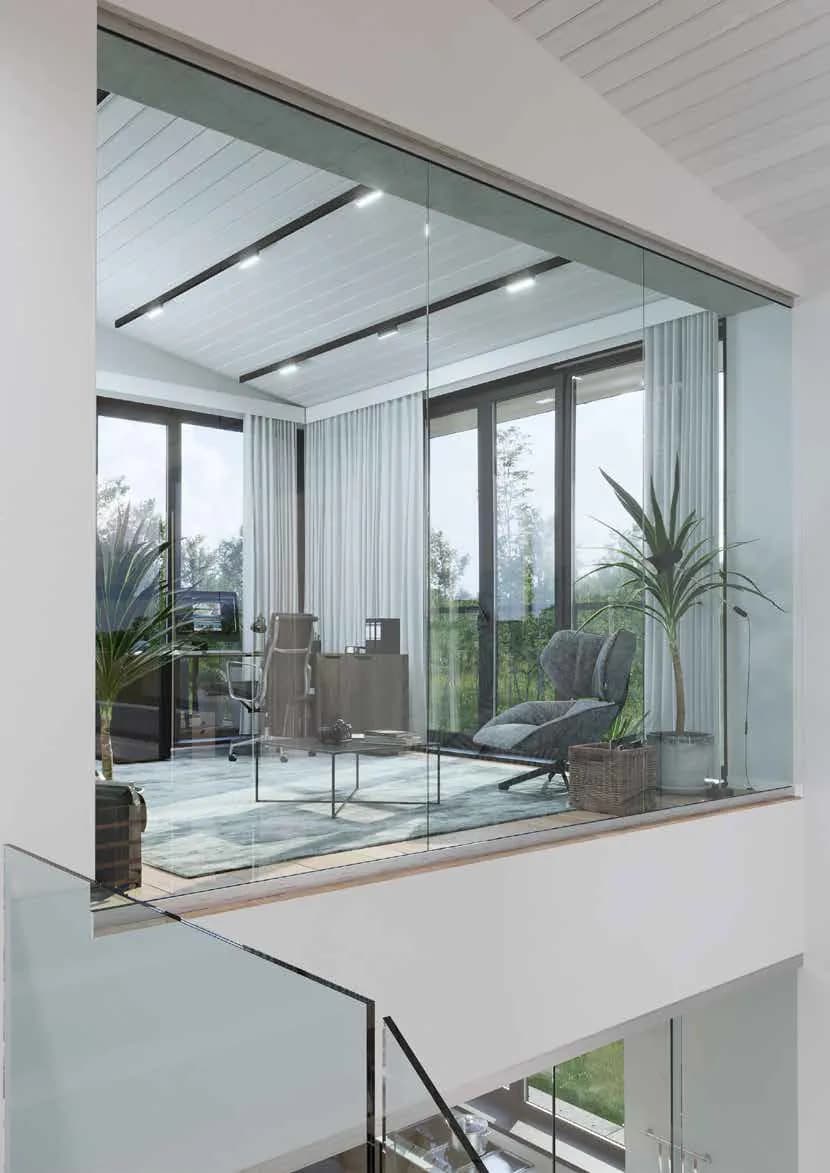

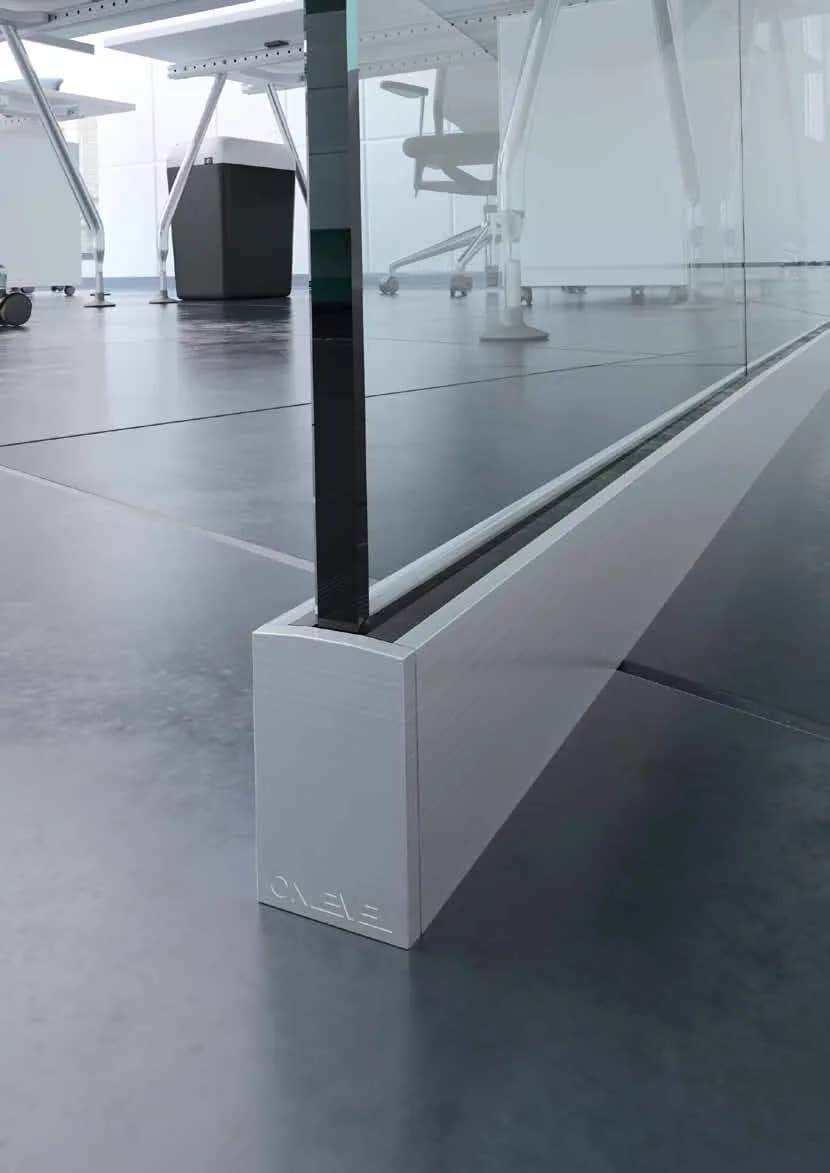

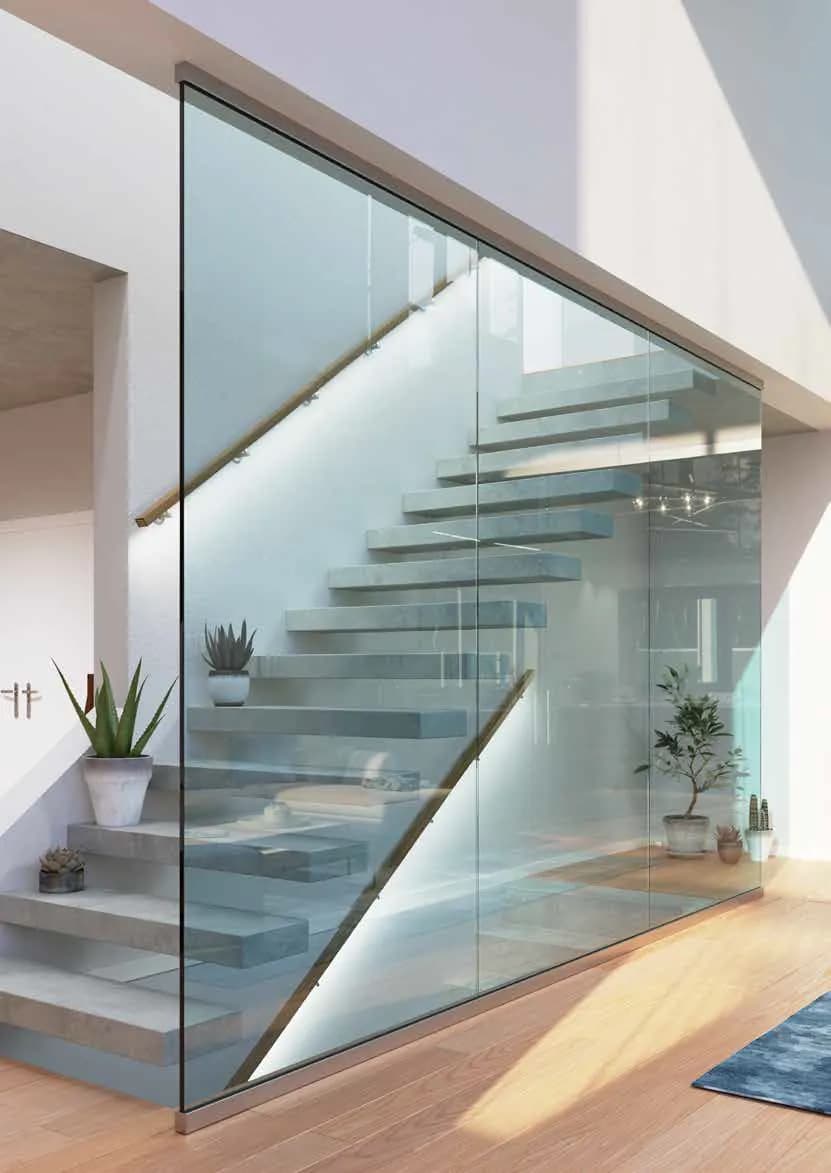

Ansichten von Systemen, die den unseren entsprechen. Unsere eigenen Baustellen ergänzen diese Seite nach und nach.
Häufige Fragen
Bis 3,0 m Raumhöhe, bei einer Glasbreite von mindestens 1000 mm.
Ja, wenn sie dafür vorgesehen ist: Bei Absturzsicherung beträgt die Last max. 1,0 kN/m, in Verbundglas von 16,76, 17,52 oder 21,52 mm, mit einer Glasbreite von mindestens 1000 mm. In der Schweiz fällt die Absturzsicherung unter die SIA 358; Höhe und Last werden geprüft, bevor das Glas bestellt wird.
Die Trennwand hält niemanden zurück: Sie teilt ein Geschoss. Jene, die bei Absturzgefahr zugelassen ist, nimmt eine horizontale Last auf und übernimmt die Rolle des Geländers — Galerie, Deckenöffnung, offener Treppenabsatz. Hier sind es dieselben Profile, aber mit Verbundglas von 16,76, 17,52 oder 21,52 mm und einer Last von max. 1,0 kN/m. Glasstärke, Last und Befestigung werden beim Aufmass bemessen.
Ja: Das System eignet sich für innen wie für aussen — Windschutz auf Balkon oder Terrasse, oder Trennung über mehrere Geschosse.
Sie dämpft, sie dämmt nicht allein. Das Schalldämmmass hängt von der Dicke, der Zwischenlage des VSG und vor allem von der Dichtheit des Umfangs ab: drei Millimeter Spiel am Kopf heben den Gewinn eines dickeren Glases auf. Ist die Schalldämmung ein Kriterium des Programms, wird sie mit der Bauherrschaft vor der Glaswahl festgelegt, nicht nach der Montage.
Ja. Eine raumhohe Wand aus Klarglas muss auf Blickhöhe erkennbar sein: mattiertes Band, Siebdruck oder aufgebrachte Folie. Das ist keine dekorative Entscheidung, sondern eine Anforderung der Nutzungssicherheit, und es ist die erste Bemerkung, die man Ihnen bei der Abnahme eines Gewerberaums machen wird.
Das setzt voraus, die tatsächliche Abweichung zu kennen: Wir messen das Niveau auf der ganzen Länge, bevor wir bestellen, denn eine zu kurz geschnittene Scheibe lässt sich nicht verlängern. Was man nicht tut, ist die Abweichung mit Silikon zu füllen — das sieht man, und es hält nicht.
Ohne den Boden zu bohren, übernimmt das Seiten- oder Wandprofil die Rolle des Bodenprofils. Das ist eine Entscheidung beim Aufmass: Sie fällt vor der Bestellung, nicht am Tag der Montage.
Das Glas ist auf das Mass des Raums geschnitten: Es anderswo wieder einzubauen heisst neu zuschneiden, also das Glas neu bestellen. Das ist keine modulare Raumteilung, und man weiss es besser, bevor man ein Geschoss einrichtet, das man wieder umteilen will.
Die Profile werden in 2,5 oder 5 m geliefert; die Fristen werden bei der Bestellung bestätigt. Das Glas nach Mass, mit allfälligen Oberflächenbehandlungen, bleibt der Posten, der das Montagedatum bestimmt.
Die Offerte entsteht nach dem Aufmass, in CHF. Was sie bewegt: Höhe und Anzahl der Scheiben, Glasart und Behandlung, gewählte Ausführung — einfache Trennwand oder Rückhaltung mit 1,0 kN/m —, Zustand der Decke und der Zugang, um 3 m hohe Scheiben in einem bewohnten Gebäude zu transportieren. Dieser letzte Punkt wiegt schwerer, als man denkt.
Die Unterlagen des Systems zur gewählten Glasstärke und Konfiguration liegen der Offerte bei.
Die von uns montierten Systeme sind zertifiziert
SIA 261Lasten — Schweizer Norm
CEEuropäische Konformität
BS 6180Geländer — Hochbau
AbP LGAAnerkannte deutsche Prüfungen
CCFATFranzösische technische Zulassung
KOMOZertifizierung SKG-IKOB
RPF 14Prüflabor VEROTECZur Sache
