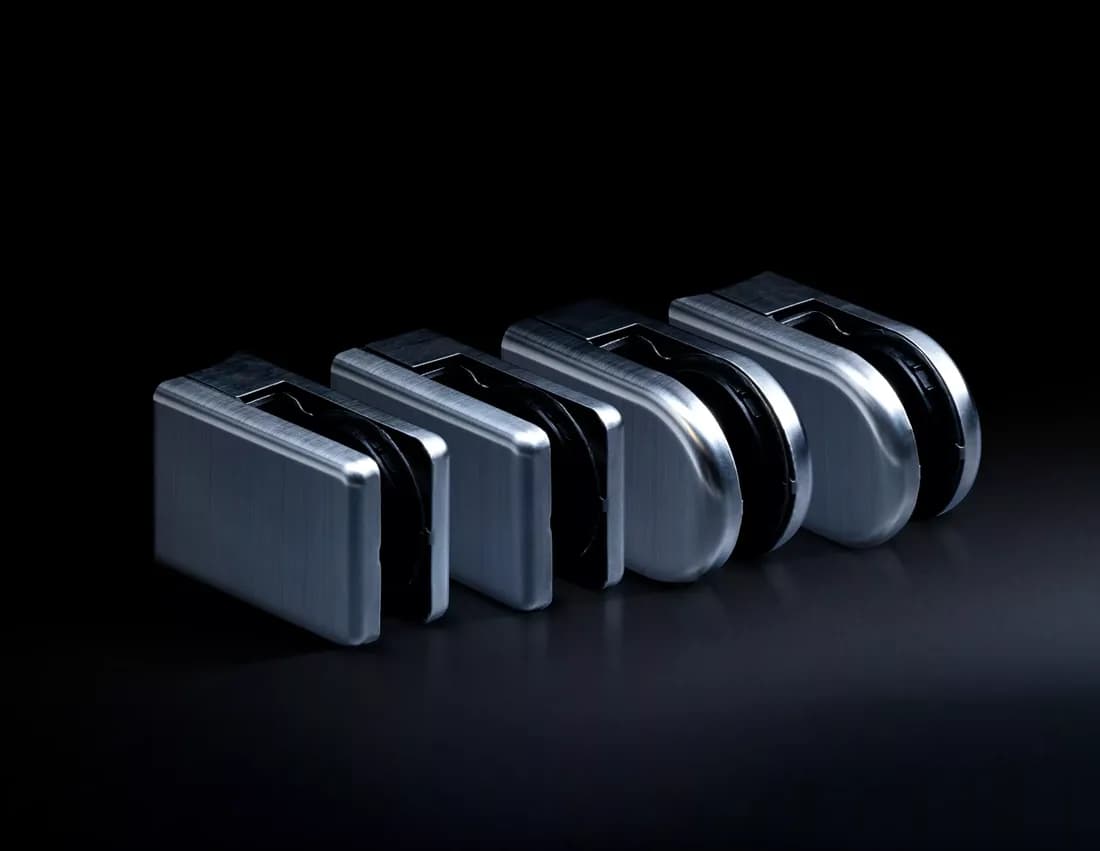

M-12550000001KRONOS Glasklemme, einstellbar
- Glas von 8 mm ESG bis 12,76 mm VSG, einstellbar
- Flacher Anschluss, Ø 42,4 mm oder Ø 48,3 mm
- Verdeckte Schraube
- Eckige oder runde Form
- AISI 316 satiniert
- Hergestellt in Deutschland
- Glas
- 8 – 12,76 mm
Glasklemme
Klemmen und Punkthalterungen aus Edelstahl AISI 316. Der Beschlag wird zum Detail.
Nach Mass — Preis nach Aufmass
Das Produkt
Wenn die Befestigung das einzige sichtbare Detail wird
Kein durchlaufendes Profil: Das Glas hält an wenigen Punkten, und jeder wird angeschaut.
Verglasung Swiss Made: in der Schweiz von unserem Partner-Glashersteller gefertigt, von unseren Teams montiert.
Die Glasklemme ist das Gegenteil des durchlaufenden Profils. Das Glas wird an wenigen Punkten gehalten, die Struktur bleibt sichtbar, und alles, was nicht perfekt fluchtet, springt ins Auge. Es ist ein System, das bei der Montage weniger verzeiht als ein Profil, das sich aber dort einsetzen lässt, wo die Decke nicht geöffnet werden kann: Treppen, Podeste, Sanierungen, Holzböden.
Zwei Montagearten für zwei Situationen. Die Klemme am Pfosten — flacher Anschluss, Ø 42,4 mm oder Ø 48,3 mm — dient Treppenläufen und grossen Längen. Die Punkthalterung hält das Glas an einer tragenden Wand oder an einer Fassade.
Die Glasstärke bestimmt alles Weitere. Die einstellbare Klemme nimmt 8 mm ESG bis 12,76 mm VSG auf. Darunter und darüber ist es nicht mehr dasselbe Produkt.
Der heikle Punkt ist der Kontakt zwischen Glas und Metall. Eine direkte Klemmung bricht das Glas bei der ersten Dehnungsdifferenz. Das ist auch, was wir nach einem Jahr kontrollieren, wenn niemand mehr daran denkt.
- Glas von 8 mm ESG bis 12,76 mm VSG bei der einstellbaren Klemme
- Flacher Anschluss, Ø 42,4 mm oder Ø 48,3 mm
- Edelstahl AISI 316; Punkthalterung für aussen ausgewiesen
- Verdeckte Schraube, eckige oder runde Form
Das Sortiment
Glasklemme, Modell für Modell
Jeder Schnitt zeigt das System, wie es tatsächlich montiert wird. Die Masse daneben sind die vom System zugelassenen Werte, keine Grössenordnungen.
M-12550000001
M-10200000001Punkthalterung (einzeln)
- Ø 30 mm, 15 mm, runder Anschluss
- Ø 50 mm, 10 mm, runder Anschluss 42,4 mm
- AISI 316 für aussen
Vergleichen
Zwei Befestigungen
Die Spalte «Längen» hat hier keinen Gegenstand: Diese Teile werden stückweise gezählt, und berechnet wird ihre Anzahl pro Meter, nicht ihre Länge. Anzahl und Achsabstand der Punkte werden über die Last der Raumkategorie, die Feldbreite und die Glasdicke bemessen — wir legen die Berechnung der Offerte bei.
| Modell | Anwendung | Glasdicke | Zulässige Last | Achsabstand | Längen | Roh | Eloxiert | Biegbar |
|---|---|---|---|---|---|---|---|---|
| M-12550000001KRONOS Glasklemme, einstellbar | — | 8 – 12,76 mm | — | — | — | — | — | — |
| M-10200000001Punkthalterung (einzeln) | — | — | — | — | — | — | — | — |
Die angegebenen Lasten sind die vom System zugelassenen Werte. Die endgültige Bemessung richtet sich nach der Nutzung des Raums und dem Winddruck am Standort — das prüfen wir beim Aufmass.
Downloads
Die Unterlagen dieser Reihe
Technische Datenblätter im A4-Format, eines pro Profil: Vertikalschnitt, Masse, Oberflächen. Die endgültigen Masse werden beim Aufmass festgelegt.
Unverbindliche Unterlagen · Aktuelle Ausgabe
Downloads
Dokumentation des Systems
Montageanleitungen, Broschüren, technische Datenblätter und Zertifizierungen der Systeme, die wir montieren, in ihrer Originalfassung.
Montageanleitungen · 3
Zertifizierungen · 8
| Dokument | Land | Sprache | |
|---|---|---|---|
| Static Calculation Point Fixings | 50mm | BS6180:2011 | UK | EN | 8,8 MB |
| Static Calculation Point Fixings | 60mm | BS6180:2011 | UK | EN | 12,9 MB |
| Statische berekening 2160 - 0.8kN - glaspaneel 1200*1250 mm | Benelux | NL | 943 KB |
| Statische berekening 2160 - 0.8kN - glaspaneel 1200*1450 mm | Benelux | NL | 846 KB |
| Statische berekening 2160 - 0.5kN | Benelux | NL | 774 KB |
| Statische berekening 2160 - 0.3kN | Benelux | NL | 925 KB |
| Statische berekening 2160 general | Benelux | NL | 4,9 MB |
| Loading test | Titan Spigot | according: BS 6180:2011 | UK | EN | 1,1 MB |
2D-Zeichnungen · 11
Eine PDF-Zeichnung pro Artikelnummer, bereitgestellt vom Hersteller.
Oberfläche
Die Werkstoffe und die Oberflächen
Edelstahl ist kein Werkstoff, sondern eine Familie. V2A (304) gehört nach innen und in normale Atmosphäre; V4A (316) beginnt dort, wo Chlor, Streusalz oder die feuchte Luft eines Sees im Spiel sind. Die einstellbare Klemme und die Punkthalterung sind aus AISI 316, die Punkthalterung ist für aussen ausgewiesen.
Die einstellbare Klemme wird in satiniertem Edelstahl geliefert.
- .V4A
- Edelstahl 316 — Seeufer, Schwimmbad, Höhenlage
Der Plan
Gezeichnet, bevor montiert wird
Jedes Teil beginnt mit einer Werkstattzeichnung, bemasst auf den halben Millimeter. Das ist es, was vor Ort eine lotrechte Linie sichert.

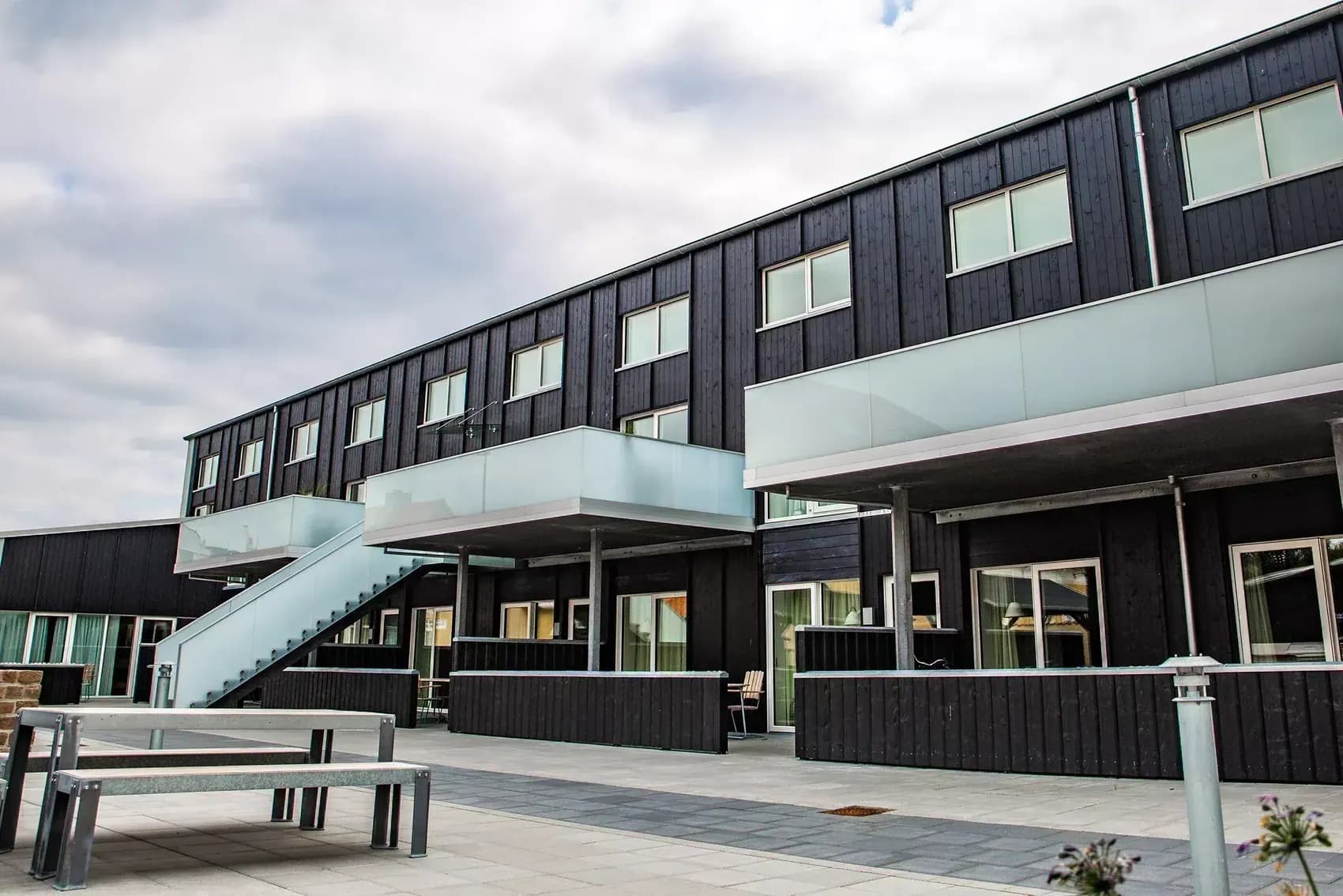

Montiert
Glasklemme, nach der Montage
Ansichten von Systemen, die den unseren entsprechen. Unsere eigenen Baustellen ergänzen diese Seite nach und nach.
Häufige Fragen
Zu Glasklemme
01Wie viele Klemmen braucht es pro Feld?
Die Anzahl ergibt sich aus der Berechnung: Sie hängt von der Nutzlast der Raumkategorie, der Breite der Scheibe und der Glasstärke ab. Diese Berechnung liegt der Offerte bei, sie wird nicht aus einem Katalog abgeleitet.
02Welche Glasdicke für eine Klemme?
8 mm ESG bis 12,76 mm VSG bei der einstellbaren Klemme. Wer diesen Bereich verlässt, wechselt das Produkt, statt einen Keil hinzuzufügen.
03ESG oder VSG in einer Klemme?
Im Geländer zwingend VSG: Die Zwischenlage hält die Splitter und das Feld im Bruchfall. Monolithisches ESG bleibt der Ausfachung ohne Absturzgefahr vorbehalten — einer Brüstung, einer Trennwand, einem Sichtschutz.
04Muss das Glas gebohrt werden?
Nein bei einer Klemme, die das Glas über die Flächen klemmt. Ja bei einem durchgehenden Punkthalter — und dann erfolgen die Bohrungen vor dem Vorspannen. Ein ESG lässt sich nicht mehr bohren, es zerspringt: Ein falsches Aufmass bezahlt man mit neuem Glas, nicht mit einer Nacharbeit.
05Welcher Anschluss an einem Pfosten?
Flacher Anschluss, Ø 42,4 mm oder Ø 48,3 mm. Der Anschluss muss zum Rohr passen: Eine Klemme Ø 42,4 auf einem Rohr Ø 48,3 lässt sich nicht durch Anziehen ausgleichen, sie hinterlässt Spuren und rutscht.
06Sieht man die Schrauben?
Nicht bei der einstellbaren Klemme: Ihre Schraubverbindung ist verdeckt.
07Welcher Unterhalt?
Seifenwasser und weiches Tuch, zweimal jährlich, dreimal in salzhaltiger Zone oder am Seeufer. Nie Stahlwolle oder chlorhaltige Mittel auf Edelstahl: Die an der Oberfläche zurückbleibenden Eisenpartikel rosten und ergeben Lochfrass, der nichts mit der Qualität der Werkstoffnummer zu tun hat. Eine Kontrolle der Klemmung nach einem Jahr gehört zur Abnahme.
08Was kostet ein Punkthalter?
Was den Preis eines Geländers mit Klemmen ausmacht, ist die Anzahl der Punkte und die Zeit für das Ausrichten, nicht die Katalogzeile. Teil und Montage werden nach dem Aufmass beziffert.
Die von uns montierten Systeme sind zertifiziert
SIA 261Lasten — Schweizer Norm
CEEuropäische Konformität
BS 6180Geländer — Hochbau
AbP LGAAnerkannte deutsche Prüfungen
CCFATFranzösische technische Zulassung
KOMOZertifizierung SKG-IKOB
RPF 14Prüflabor VEROTEC
Zur Sache
Masse mitnehmen
Diese Kategorie wird vor Ort ausgemessen. Der Katalog enthält sämtliche Masse des Sortiments — griffbereit auf der Baustelle.
Nach Mass — Preis nach Aufmass
Lieber, wir übernehmen das? Offerte anfordern — Aufmass vor Ort, Lieferung und Montage inbegriffen.
- Montage
- Durch unsere Teams, in der ganzen Schweiz
- Glas
- Verbund, vorgespannt, getönt oder satiniert
- Offertfrist
- Kalkuliert innert 24 Stunden, Montage inbegriffen
