Profils en U aluminium, au sol, en latéral ou au mur. Intérieur et extérieur.
Le produit
Une cloison vitrée ne prend pas de place : elle en découpe.
Vitrage Swiss Made : fabriqué en Suisse par notre verrier partenaire, posé par nos équipes.
Une cloison en verre sert à découper un espace sans le refermer : un bureau dans un plateau ouvert, une chambre dans un loft, un brise-vent sur un balcon. Le système tient le verre dans des profils en U en aluminium, posés au sol, en latéral ou au mur — sans montant intermédiaire ni traverse à hauteur de regard.
Le système est préfabriqué. Selon le profil, il prend du verre de 10 à 21,52 mm, et les profils se livrent en 2,5 ou 5 m. La hauteur sous plafond va jusqu'à 3,0 m, et la largeur de verre part de 1000 mm.
Dès qu'il y a un vide derrière — une mezzanine, une trémie, un balcon —, la cloison tient lieu de protection contre les chutes, et les règles se resserrent : charge max. 1,0 kN/m, en feuilleté de 16,76, 17,52 ou 21,52 mm. Le système se pose à l'intérieur comme à l'extérieur : séparation sur plusieurs étages, brise-vent de balcon ou de terrasse.
Le système arrive préfabriqué, ce qui déplace le travail au bon endroit. Sur une cloison vitrée, le temps ne part pas dans la ferrure mais dans le support : il n'est jamais plat, et une dalle de 3 m qui suit un plafond gondolé se voit depuis l'autre bout de la pièce. Nous relevons le niveau sur toute la longueur avant de commander le verre.
La gamme
Chaque coupe est celle du système réellement posé. Les cotes qui l'accompagnent sont celles admises par le système, pas des ordres de grandeur.
M-20400000000
M-20450000000
M-20500300000Comparer
Trois profils, une seule famille : au sol, en latéral ou au mur. Le choix se fait sur le support, puis sur l'épaisseur — et dès qu'il y a un vide derrière la cloison, le verre passe en feuilleté de 16,76, 17,52 ou 21,52 mm.
| Modèle | Application | Épaisseur verre | Charge tenue | Entraxe fixation | Longueurs | Brut | Anodisé | Cintrable |
|---|---|---|---|---|---|---|---|---|
| M-20400000000KAZIWALL Verre Profils En U Montage Au Sol | — | 10 · 10,76 · 12 · 12,76 · 16,76 · 21,52 mm | — | — | 2,5 m · 5 m | — | ||
| M-20450000000KAZIWALL Verre Profils En U Latéralement-Montage | — | 10,76 / 12,76 · 16,76 / 17,52 · 21,52 mm | — | — | 2,5 m · 5 m | — | ||
| M-20500300000KAZIWALL Mural Profils En U | — | 10,76 / 12,76 · 16,76 / 17,52 · 21,52 mm | — | — | — | — |
Les charges indiquées sont celles admises par le système. Le dimensionnement définitif se fait sur la destination du local et la pression de vent du site — c'est ce que nous vérifions au relevé.
Téléchargements
Fiches techniques au format A4, une par profilé : coupe verticale, cotes, finitions. Les cotes définitives sont arrêtées au relevé.
Documents non contractuels · Édition en cours
Téléchargements
Notices de montage, brochures, fiches techniques et certifications des systèmes que nous posons, dans leur version d'origine.
| Document | Pays | Langue | |
|---|---|---|---|
| AbP-LGA Kaziwall | DE | DE | 2,6 Mo |
| Statische berekening Kaziwall | Benelux | NL | 3,5 Mo |
Un dessin PDF par référence d'article, servi par le fabricant.
Tous les dessins sur le centre de téléchargement du fabricant ↗
Aspect
Le profil est le seul élément visible de l'ouvrage. Il existe brut, anodisé naturel, en revêtement poudre brillant, structuré ou mat, et en ARMOR, pré-anodisé puis poudré. Laqué dans la teinte exacte du sol ou du plafond, il disparaît tout à fait.
Le verre porte le reste : clair, extra-clair, dépoli à l'acide, sablé, sérigraphié ou teinté fumé. En bureau, la demande la plus fréquente reste le bandeau dépoli à hauteur d'yeux — il règle le vis-à-vis sans rendre la cloison opaque, et il remplit surtout la fonction de repérage : une paroi de verre clair du sol au plafond, sans marquage, se prend de plein fouet.
Le plan
Chaque pièce part d'un plan d'atelier coté au demi-millimètre. C'est ce qui garantit une ligne d'aplomb, une fois sur site.
En place

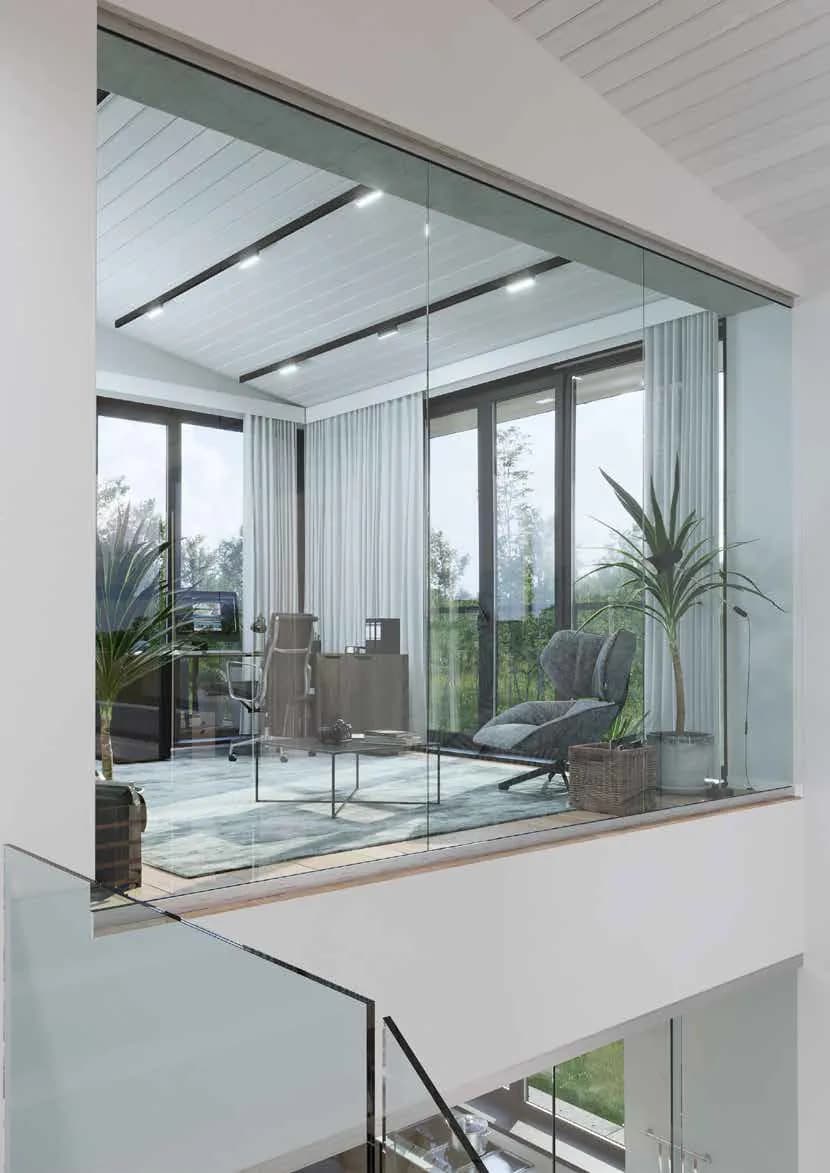

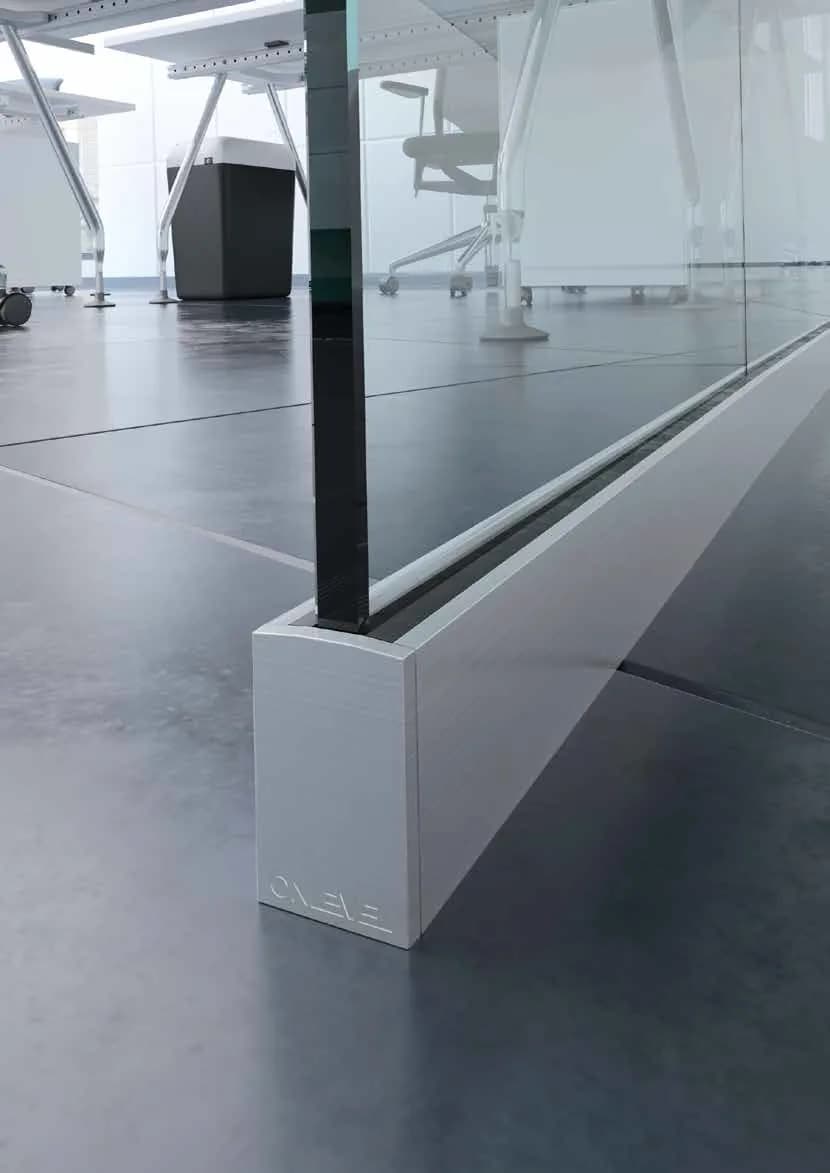

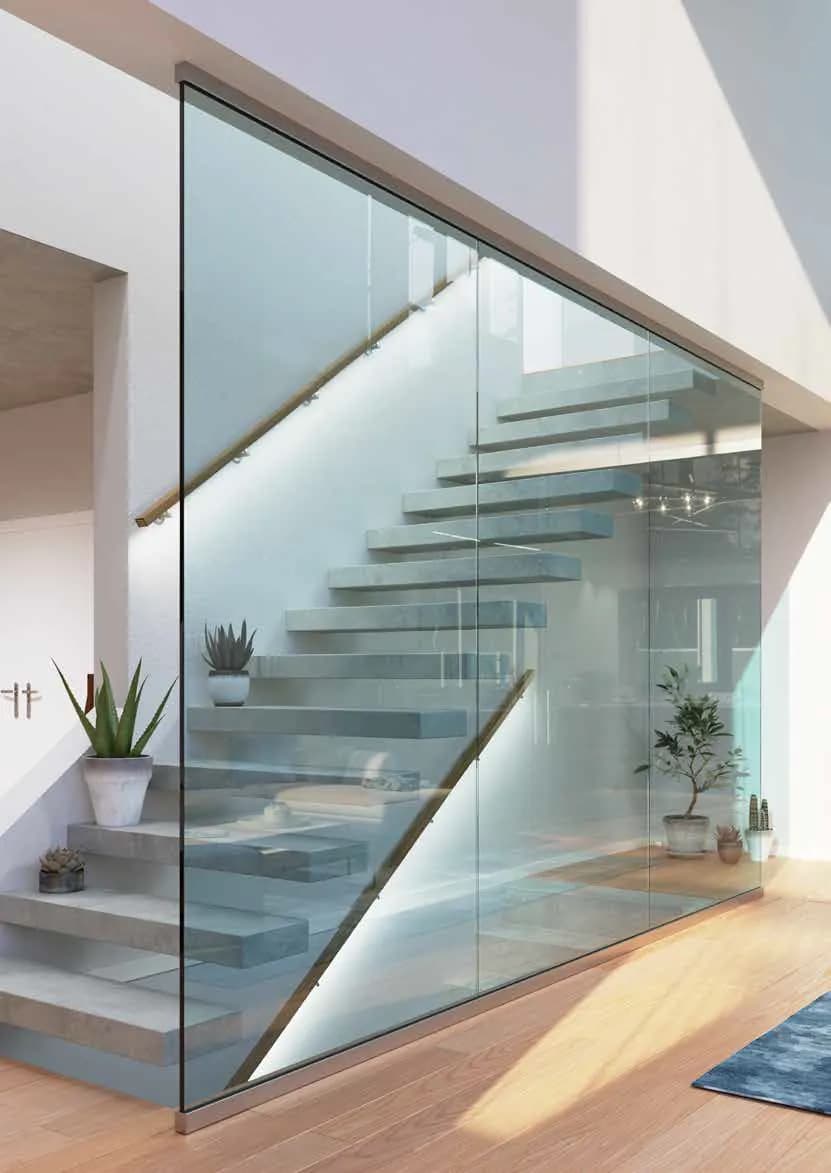

Vues de systèmes équivalents à ceux que nous posons. Nos propres chantiers alimenteront cette page au fur et à mesure des réceptions.
Questions fréquentes
Jusqu'à 3,0 m de hauteur sous plafond, avec une largeur de verre d'au moins 1000 mm.
Oui, si elle est prévue pour : en cas de protection contre les chutes, la charge max. est de 1,0 kN/m, en feuilleté de 16,76, 17,52 ou 21,52 mm, avec une largeur de verre d'au moins 1000 mm. En Suisse, la protection contre les chutes relève de la SIA 358, et la hauteur comme la charge se vérifient avant de commander le verre.
La cloison de séparation ne retient personne : elle découpe un plateau. Celle admise en situation de risque de chute reprend une charge horizontale et tient le rôle du garde-corps — mezzanine, trémie, palier ouvert. Ici, ce sont les mêmes profils, mais avec un feuilleté de 16,76, 17,52 ou 21,52 mm et une charge max. de 1,0 kN/m. L'épaisseur, la charge et la fixation se dimensionnent au relevé.
Oui : le système convient à l'intérieur comme à l'extérieur — brise-vent de balcon ou de terrasse, ou séparation sur plusieurs étages.
Elle atténue, elle n'isole pas à elle seule. L'affaiblissement dépend de l'épaisseur, de l'intercalaire du feuilleté et surtout de l'étanchéité du pourtour : trois millimètres de jeu en tête annulent le gain d'un verre plus épais. Si l'affaiblissement est un critère du programme, il se fixe avec le maître d'ouvrage avant le choix du verre, pas après la pose.
Oui. Une paroi toute hauteur en verre clair doit être repérable à hauteur de regard : bandeau dépoli, sérigraphie, ou film appliqué. Ce n'est pas une décision décorative mais une exigence de sécurité d'usage, et c'est la première remarque qu'on vous fera à la réception d'un local professionnel.
Cela suppose de connaître l'écart réel : nous relevons le niveau sur toute la longueur avant de commander, parce qu'une dalle coupée trop courte ne se rallonge pas. Ce qui ne se fait pas, c'est combler l'écart au silicone — cela se voit, et cela ne tient pas.
Sans percer le sol, le profil latéral ou mural prend le relais du profil au sol. C'est une décision de relevé : elle se prend avant la commande, et non le jour de la pose.
Le verre est coupé à la cote du local : le reposer ailleurs suppose de recouper, c'est-à-dire de recommander le verre. Ce n'est pas du cloisonnement modulaire, et il vaut mieux le savoir avant d'aménager un plateau qu'on prévoit de redécouper.
Les profils se livrent en 2,5 ou 5 m ; les délais se confirment à la commande. Le verre sur mesure, avec ses éventuels traitements de surface, reste le poste qui commande la date de pose.
Le chiffrage se fait après relevé, en CHF. Ce qui le fait bouger : la hauteur et le nombre de dalles, le type de verre et son traitement, la version retenue — simple séparation ou retenue à 1,0 kN/m —, l'état du plafond, et l'accès pour manutentionner des dalles de 3 m dans un bâtiment occupé. Ce dernier point pèse plus lourd qu'on ne le croit.
Les documents du système correspondant à l'épaisseur et à la configuration retenues sont joints au devis.
Les systèmes que nous posons sont certifiés
SIA 261Charges — norme suisse
CEConformité européenne
BS 6180Garde-corps — bâtiment
AbP LGAEssais allemands agréés
CCFATAvis technique français
KOMOCertification SKG-IKOB
RPF 14Laboratoire d'essais VEROTECPasser à l'acte
LuxeGlass Studio chiffre les dimensions, la finition et la fixation. Le catalogue reprend l'ensemble des cotes de la gamme, à garder sous la main sur le chantier.
Vous préférez qu'on s'en occupe ? Demander un devis — relevé sur site, fourniture et pose comprises.
