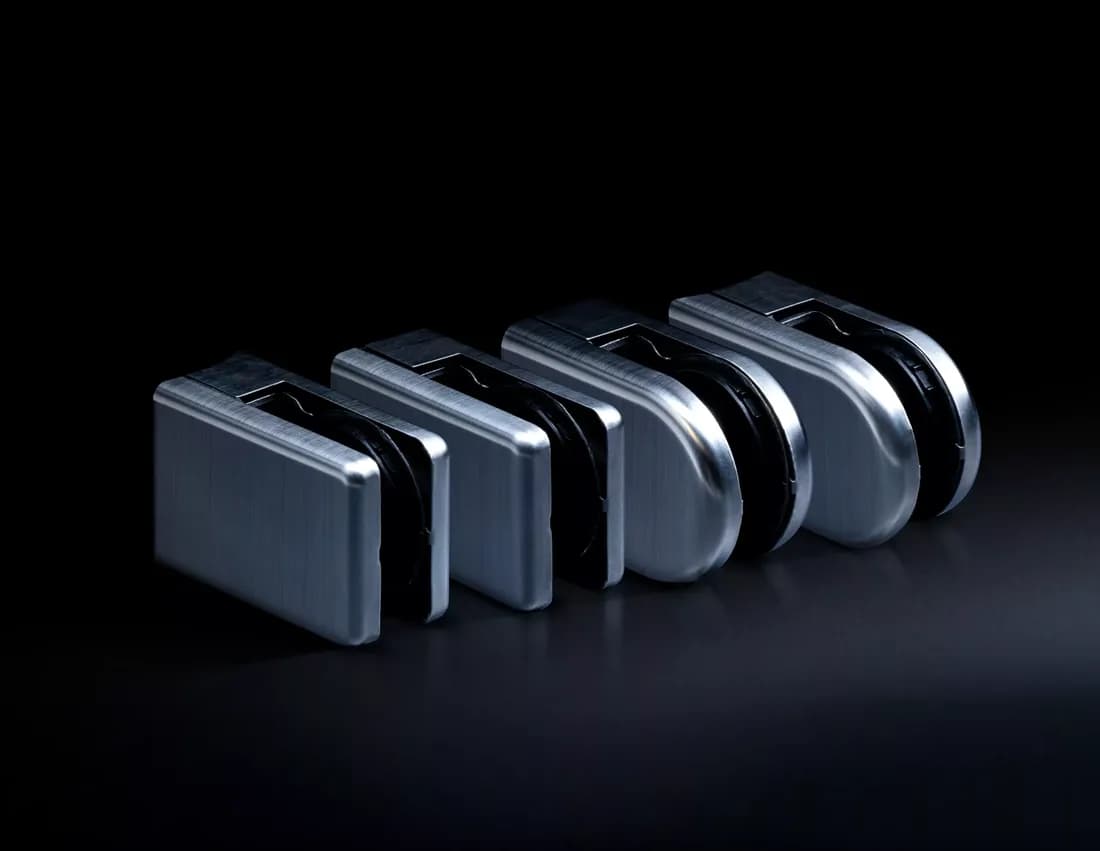

M-12550000001KRONOS pince à verre réglable
- Verre de 8 mm trempé à 12,76 mm feuilleté, réglable
- Raccord plat, Ø 42,4 mm ou Ø 48,3 mm
- Vis invisible
- Forme carrée ou ronde
- AISI 316 satiné
- Fabriqué en Allemagne
- Verre
- 8 – 12,76 mm
Pince à verre
Pinces et fixations par point en inox AISI 316. La quincaillerie devient détail.
Sur mesure — chiffré après relevé
Le produit
Quand la fixation devient le seul détail visible
Pas de profil continu : le verre tient sur quelques points, et chacun se regarde.
Vitrage Swiss Made : fabriqué en Suisse par notre verrier partenaire, posé par nos équipes.
La pince à verre est le contraire du profil continu. Le verre est tenu en quelques points, la structure reste apparente, et tout ce qui n'est pas parfaitement aligné saute aux yeux. C'est un système qui pardonne moins en pose qu'un profil, mais qui se pose là où l'on ne peut pas rouvrir la dalle : escaliers, paliers, rénovations, planchers bois.
Deux montages répondent à deux situations. La pince sur poteau — raccord plat, Ø 42,4 mm ou Ø 48,3 mm — sert les volées et les grandes longueurs. La fixation par point, elle, tient le verre à un mur porteur ou à une façade.
Le nuancier des épaisseurs commande tout le reste. La pince réglable prend du 8 mm trempé au 12,76 mm feuilleté. En dessous et au-dessus de cette plage, ce n'est plus le même produit.
Le point sensible est le contact verre-métal. Un serrage direct casse le verre au premier écart de dilatation. C'est aussi ce que nous revenons vérifier à un an, quand plus personne n'y pense.
- Verre de 8 mm trempé à 12,76 mm feuilleté sur la pince réglable
- Raccord plat, Ø 42,4 mm ou Ø 48,3 mm
- Inox AISI 316 ; fixation par point donnée pour l'extérieur
- Vis invisible, forme carrée ou ronde
La gamme
Pince à verre, modèle par modèle
Chaque coupe est celle du système réellement posé. Les cotes qui l'accompagnent sont celles admises par le système, pas des ordres de grandeur.
M-12550000001
M-10200000001Fixation par point (single)
- Ø 30 mm, 15 mm, raccordement rond
- Ø 50 mm, 10 mm, raccordement rond 42,4 mm
- AISI 316 pour l'extérieur
Comparer
Deux fixations
La colonne « longueurs » n'a pas d'objet ici : ces pièces se comptent à l'unité, et c'est leur nombre au mètre qui se calcule, pas leur longueur. Le nombre de points et leur entraxe se dimensionnent sur la charge de la catégorie du local, la largeur du panneau et l'épaisseur du verre — nous joignons le calcul au devis.
| Modèle | Application | Épaisseur verre | Charge tenue | Entraxe fixation | Longueurs | Brut | Anodisé | Cintrable |
|---|---|---|---|---|---|---|---|---|
| M-12550000001KRONOS pince à verre réglable | — | 8 – 12,76 mm | — | — | — | — | — | — |
| M-10200000001Fixation par point (single) | — | — | — | — | — | — | — | — |
Les charges indiquées sont celles admises par le système. Le dimensionnement définitif se fait sur la destination du local et la pression de vent du site — c'est ce que nous vérifions au relevé.
Téléchargements
Les documents de cette gamme
Fiches techniques au format A4, une par profilé : coupe verticale, cotes, finitions. Les cotes définitives sont arrêtées au relevé.
- PDFCatalogue — Pince à verre
- M-12550000001KRONOS pince à verre réglable
- M-10200000001Fixation par point (single)
Documents non contractuels · Édition en cours
Téléchargements
Documentation du système
Notices de montage, brochures, fiches techniques et certifications des systèmes que nous posons, dans leur version d'origine.
Brochures · 4
Instructions de montage · 3
Certifications · 8
| Document | Pays | Langue | |
|---|---|---|---|
| Static Calculation Point Fixings | 50mm | BS6180:2011 | UK | EN | 8,8 Mo |
| Static Calculation Point Fixings | 60mm | BS6180:2011 | UK | EN | 12,9 Mo |
| Statische berekening 2160 - 0.8kN - glaspaneel 1200*1250 mm | Benelux | NL | 943 Ko |
| Statische berekening 2160 - 0.8kN - glaspaneel 1200*1450 mm | Benelux | NL | 846 Ko |
| Statische berekening 2160 - 0.5kN | Benelux | NL | 774 Ko |
| Statische berekening 2160 - 0.3kN | Benelux | NL | 925 Ko |
| Statische berekening 2160 general | Benelux | NL | 4,9 Mo |
| Loading test | Titan Spigot | according: BS 6180:2011 | UK | EN | 1,1 Mo |
Dessins 2D · 11
Un dessin PDF par référence d'article, servi par le fabricant.
Tous les dessins sur le centre de téléchargement du fabricant ↗
Aspect
Les nuances et les états de surface
L'inox n'est pas un matériau, c'est une famille. Le V2A (304) va à l'intérieur et en atmosphère courante ; le V4A (316) commence là où il y a du chlore, du sel de déneigement ou l'air humide d'un lac. La pince réglable et la fixation par point sont en AISI 316, et la fixation par point est donnée pour l'extérieur.
La pince réglable est livrée en inox satiné.
- .V4A
- Inox 316 — bord de lac, piscine, altitude
Le plan
Dessiné avant d'être posé
Chaque pièce part d'un plan d'atelier coté au demi-millimètre. C'est ce qui garantit une ligne d'aplomb, une fois sur site.

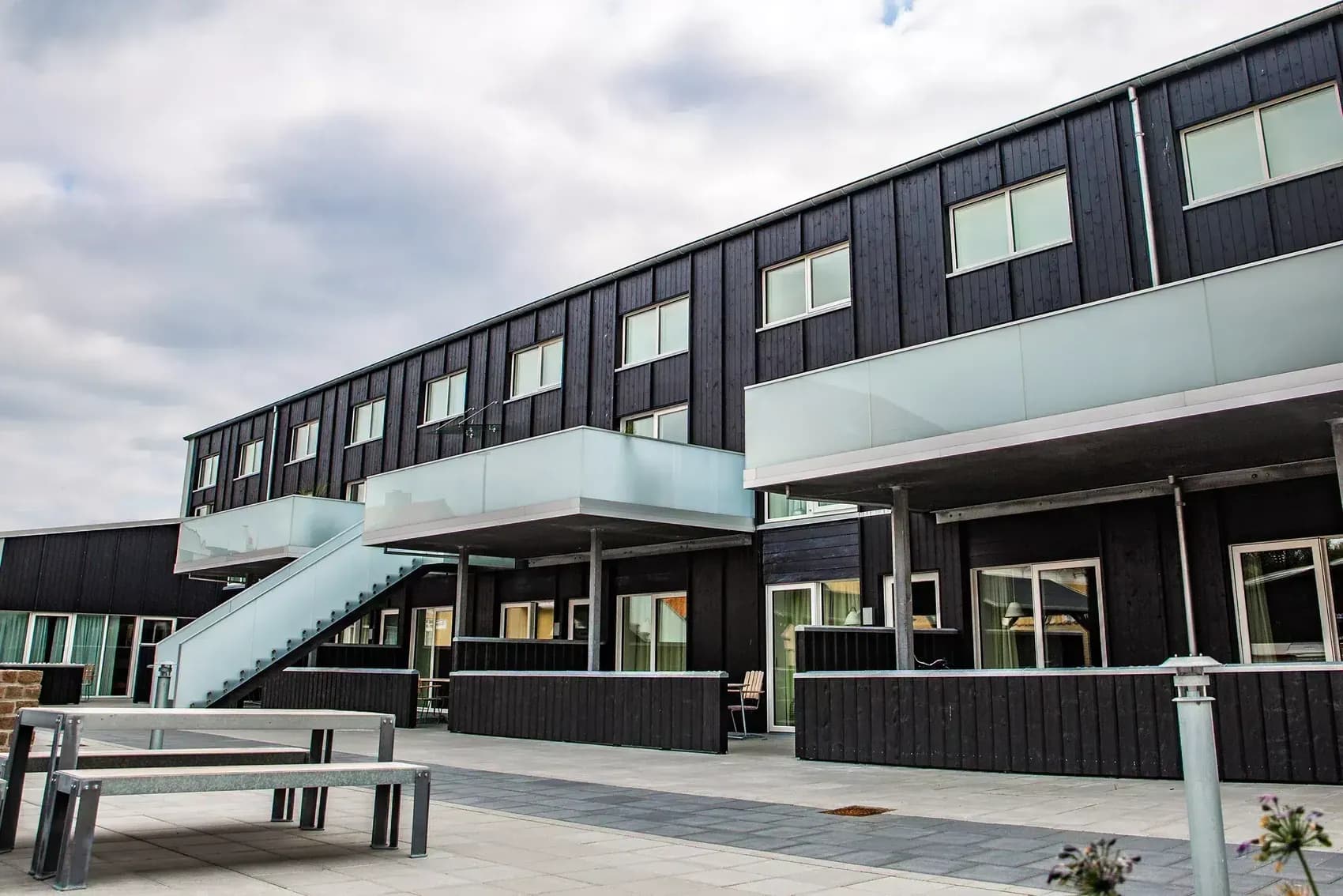

En place
Pince à verre, une fois posé
Vues de systèmes équivalents à ceux que nous posons. Nos propres chantiers alimenteront cette page au fur et à mesure des réceptions.
Questions fréquentes
Sur pince à verre
01Combien de pinces faut-il par panneau ?
Le nombre sort du calcul : il dépend de la charge de la catégorie du local, de la largeur du panneau et de l'épaisseur du verre. Ce calcul est joint au devis, il n'est pas déduit d'un catalogue.
02Quelle épaisseur de verre pour une pince ?
De 8 mm trempé à 12,76 mm feuilleté sur la pince réglable. Sortir de cette plage, c'est changer de produit, pas ajouter une cale.
03Trempé ou feuilleté dans une pince ?
En garde-corps, feuilleté obligatoire : c'est l'intercalaire qui retient les éclats et le panneau en cas de casse. Le trempé monolithique se réserve au remplissage sans risque de chute — une allège, une séparation, un pare-vue.
04Faut-il percer le verre ?
Non pour une pince, qui serre le verre par ses faces. Oui pour une fixation ponctuelle traversante — et dans ce cas, les perçages se font avant la trempe. Un verre trempé ne se perce plus, il éclate : un relevé faux se paie en verre neuf, pas en retouche.
05Quel raccord sur un poteau ?
Raccord plat, Ø 42,4 mm ou Ø 48,3 mm. Le raccord doit correspondre au tube : une pince Ø 42,4 sur un tube Ø 48,3 ne se rattrape pas au serrage, elle marque et elle glisse.
06Les vis se voient-elles ?
Non sur la pince réglable : sa connexion par vis est invisible.
07Quel entretien ?
Eau savonneuse et chiffon doux, deux fois par an, trois fois en zone salée ou en bord de lac. Jamais de laine d'acier ni de produit chloré sur l'inox : les particules de fer laissées en surface rouillent et donnent des piqûres qui n'ont rien à voir avec la qualité de la nuance. Un contrôle du serrage à un an fait partie de la réception.
08Combien coûte une fixation ponctuelle ?
Ce qui fait le prix d'un garde-corps à pinces, c'est le nombre de points et le temps d'alignement, pas la ligne de catalogue. La pièce comme la pose se chiffrent après relevé.
Les systèmes que nous posons sont certifiés
SIA 261Charges — norme suisse
CEConformité européenne
BS 6180Garde-corps — bâtiment
AbP LGAEssais allemands agréés
CCFATAvis technique français
KOMOCertification SKG-IKOB
RPF 14Laboratoire d'essais VEROTEC
Passer à l'acte
Emportez les cotes
Cette catégorie se mesure sur site. Le catalogue reprend l'ensemble des cotes de la gamme, à garder sous la main sur le chantier.
Sur mesure — chiffré après relevé
Vous préférez qu'on s'en occupe ? Demander un devis — relevé sur site, fourniture et pose comprises.
- Pose
- Par nos équipes, dans toute la Suisse
- Verre
- Feuilleté, trempé, fumé ou dépoli
- Délai de devis
- Chiffré sous 24 h, pose comprise
