Parapetto in vetro

Vetro stratificato senza montanti, tenuto da un profilo continuo. La vista resta intera.

Il prodotto

In tutte le misure, in tutte le finiture

La vista resta intera, la sicurezza non si discute.

Vetrate Swiss Made: prodotte in Svizzera dal nostro vetraio partner, posate dalle nostre squadre.

Il parapetto in vetro si è imposto nella costruzione contemporanea per due ragioni che non hanno nulla di estetico: non taglia la luce e non invecchia come una ringhiera a barre. Su un balcone di condominio, una terrazza in pendenza o un soppalco, è spesso l'unica opera che lascia il paesaggio intatto.

Il sistema senza montante a vista — vetro stratificato trattenuto da un profilo continuo, annegato o avvitato — dà la linea più netta. Il sistema a montanti o a morsetti si giustifica invece non appena la struttura portante non permette di riprendere gli sforzi al piede: scale, pianerottoli, ristrutturazioni in cui non si può riaprire la soletta.

Forniamo entrambi, e li posiamo. È la parte che il produttore non sa vendere e che l'architetto non vuole gestire: il rilievo in cantiere, la ripresa delle tolleranze della struttura grezza, l'allineamento al mezzo millimetro su trenta metri di balcone, il collaudo.

L'intera gamma di profili accetta il montaggio dall'alto come quello laterale, e si completa con gli accessori che fanno la differenza in posa: spessori di regolazione, coperture, profili di soglia, terminali e angoli standard.

Alluminio anodizzato, aspetto acciaio inox o verniciato in qualsiasi tinta RAL
Nessun montante a vista: la vista non viene interrotta
Dimensionato secondo il carico d'esercizio e la pressione del vento del sito
Interno ed esterno, dal privato al pubblico
Regolazione laterale in posa: l'aplomb si recupera senza smontare il vetro

La gamma

Parapetto in vetro, modello per modello

Ogni sezione è quella del sistema realmente posato. Le quote che l'accompagnano sono quelle ammesse dal sistema, non ordini di grandezza.

M-10101000000

TL-1010 Profil Verre

Applicazione: Privato e professionale
Vetro: 12 – 21,52 mm
Lunghezze: 2,5 m · 5 m

M-10301000000

TL-3010 Profilé pour Verre

Versione 2,0 kN disponibile — il carico indicato è quello del modello standard

Applicazione: Privato, professionale e pubblico
Vetro: 12,76 – 21,52 mm
Carico: 1 kN/m
Interasse: 360 mm

M-10308000000

TL-3080 Profilé pour Verre

Altezza del parapetto 1100 mm al massimo, all'interno (ambito privato)

Applicazione: Privato
Vetro: 12 – 21,52 mm
Interasse: 375 mm
Lunghezze: 5 m

M-10312000000

TL-3120 Profilé pour Verre

Applicazione: Privato, professionale e pubblico
Vetro: 12 – 21,52 mm
Carico: 1,0 kN/m
Interasse: 360 mm

M-10401000000

TL-4010 Profilé pour Verre

Parapetti fino a 1545 mm di altezza

Applicazione: Privato, professionale e pubblico
Vetro: 12 – 21,52 mm
Carico: 1 kN/m
Interasse: 200 mm

M-10501000000

TL-5010 Profilé pour Verre

Applicazione: Privato e professionale
Vetro: 12 – 21,52 mm
Carico: 1 kN/m
Interasse: 3 fixations par 2,5 m

M-10602000000

TL-6020 Profilé pour Verre

Applicazione: Privato, professionale e pubblico
Vetro: 12 – 21,52 mm
Carico: 1,0 kN/m
Interasse: 200 mm

M-10603000000

TL-6030 Glass Profile

Versione 2,0 kN disponibile — il carico indicato è quello del modello standard

Applicazione: Pubblico, con o senza sollecitazioni estreme
Vetro: 21,52 – 31,52 mm
Carico: 3 kN/m (C5, avec SentryGlas 25,52 mm)
Interasse: 100 mm

M-10608000000

TL-6080 Profilé pour Verre

Applicazione: Privato e professionale
Vetro: 12 – 17,52 mm
Carico: jusqu'à 0,6 kN/m
Interasse: 250 mm

M-10650000500

TL-6500 Profilé pour Verre

Altezza massima del vetro = 500 mm

Applicazione: Privato
Vetro: 10 – 17,52 mm
Carico: 0,6 kN/m
Interasse: 250 mm

M-10301100000

TL-3011 Profilé En Verre

Versione 2,0 kN disponibile — il carico indicato è quello del modello standard

Applicazione: Privato, professionale e pubblico
Vetro: 12,76 – 21,52 mm
Carico: 1 kN/m
Interasse: 370 mm

M-10303100000

TL-3031 Profil Verre

Versione 2,0 kN disponibile — il carico indicato è quello del modello standard

Applicazione: Pubblico, con o senza sollecitazioni estreme
Vetro: 21,52 – 31,52 mm
Carico: plus de 1 kN/m
Interasse: 250 mm

M-10312100000

TL-3121 Profil Verre

Applicazione: Privato, professionale e pubblico
Vetro: 12 – 21,52 mm
Carico: 1,0 kN/m
Interasse: 250 mm

M-10602100000

TL-6021 Profilé pour Verre

Applicazione: Privato, professionale e pubblico
Vetro: 12,76 – 21,52 mm
Carico: 1 kN/m
Interasse: 200 mm

M-10608100000

TL-6081 Profil Verre

Applicazione: Privato e professionale
Vetro: 12 – 17,52 mm
Carico: jusqu'à 0,6 kN/m
Interasse: 250 mm

M-10650100500

TL-6501 Profilé pour Verre

Applicazione: Privato
Vetro: 10 – 17,52 mm
Carico: 0,6 kN/m
Interasse: 250 mm

M-10662000000

TF-6620 Profilé pour Verre

Lunghezze: 2,5 m · 5 m

M-10662100000

TF-6621 Profilé pour Verre

Lunghezze: 2,5 m · 5 m

M-10362000000

TF-3620 Profilé pour Verre

Design sottile ed elegante, poca manutenzione
Utilizza la tecnologia di montaggio TURBOFLEX
Fori per il posizionamento dei perni di prolunga
Drenaggio integrato
Compatibile con i profili di copertura
Per spessori di vetro da 15 a 21,52 mm
Installazione facile con lo strumento Torbo Torque Tool
Allineamento manuale del vetro
Fissaggio a vite
Disponibile in lunghezze di 2,5 e 5 m

Vetro: 15 – 21,52 mm
Lunghezze: 2,5 m · 5 m

M-10362100000

TF-3621 Profilé pour Verre

Design sottile ed elegante, poca manutenzione
Utilizza la tecnologia di montaggio TURBOFLEX
Fori per il posizionamento dei perni di prolunga
Drenaggio integrato
Compatibile con i profili di copertura
Per spessori di vetro da 15 a 21,52 mm
Installazione facile con lo strumento Torbo Torque Tool
Allineamento manuale del vetro
Fissaggio a vite

Vetro: 15 – 21,52 mm
Lunghezze: 2,5 m · 5 m

Confrontare

Scegliere il proprio profilo

Questi profili coprono l'essenziale dei casi. La scelta si fa su tre criteri: la destinazione del locale, il carico da riprendere e il tipo di fissaggio che la struttura consente.

Caratteristiche a confronto dei profili della gamma
Modello	Applicazione	Spessore vetro	Carico ammesso	Interasse fissaggio	Lunghezze
M-10101000000TL-1010 Profil Verre	Privato e professionale	12 – 21,52 mm	—	—	2,5 m · 5 m
M-10301000000TL-3010 Profilé pour Verre	Privato, professionale e pubblico	12,76 – 21,52 mm	1 kN/m	360 mm	2,5 m · 5 m
M-10308000000TL-3080 Profilé pour Verre	Privato	12 – 21,52 mm	—	375 mm	5 m
M-10312000000TL-3120 Profilé pour Verre	Privato, professionale e pubblico	12 – 21,52 mm	1,0 kN/m	360 mm	2,5 m · 5 m
M-10401000000TL-4010 Profilé pour Verre	Privato, professionale e pubblico	12 – 21,52 mm	1 kN/m	200 mm	2,5 m · 5 m
M-10501000000TL-5010 Profilé pour Verre	Privato e professionale	12 – 21,52 mm	1 kN/m	3 fixations par 2,5 m	2,5 m · 5 m
M-10602000000TL-6020 Profilé pour Verre	Privato, professionale e pubblico	12 – 21,52 mm	1,0 kN/m	200 mm	2,5 m · 5 m
M-10603000000TL-6030 Glass Profile	Pubblico, con o senza sollecitazioni estreme	21,52 – 31,52 mm	3 kN/m (C5, avec SentryGlas 25,52 mm)	100 mm	2,5 m · 5 m
M-10608000000TL-6080 Profilé pour Verre	Privato e professionale	12 – 17,52 mm	jusqu'à 0,6 kN/m	250 mm	2,5 m · 5 m
M-10650000500TL-6500 Profilé pour Verre	Privato	10 – 17,52 mm	0,6 kN/m	250 mm	2,5 m · 5 m
M-10301100000TL-3011 Profilé En Verre	Privato, professionale e pubblico	12,76 – 21,52 mm	1 kN/m	370 mm	2,5 m · 5 m
M-10303100000TL-3031 Profil Verre	Pubblico, con o senza sollecitazioni estreme	21,52 – 31,52 mm	plus de 1 kN/m	250 mm	2,5 m · 5 m
M-10312100000TL-3121 Profil Verre	Privato, professionale e pubblico	12 – 21,52 mm	1,0 kN/m	250 mm	2,5 m · 5 m
M-10602100000TL-6021 Profilé pour Verre	Privato, professionale e pubblico	12,76 – 21,52 mm	1 kN/m	200 mm	2,5 m · 5 m
M-10608100000TL-6081 Profil Verre	Privato e professionale	12 – 17,52 mm	jusqu'à 0,6 kN/m	250 mm	2,5 m · 5 m
M-10650100500TL-6501 Profilé pour Verre	Privato	10 – 17,52 mm	0,6 kN/m	250 mm	2,5 m · 5 m
M-10662000000TF-6620 Profilé pour Verre	—	—	—	—	2,5 m · 5 m
M-10662100000TF-6621 Profilé pour Verre	—	—	—	—	2,5 m · 5 m
M-10362000000TF-3620 Profilé pour Verre	—	15 – 21,52 mm	—	—	2,5 m · 5 m
M-10362100000TF-3621 Profilé pour Verre	—	15 – 21,52 mm	—	—	2,5 m · 5 m

I carichi indicati sono quelli ammessi dal sistema. Il dimensionamento definitivo dipende dalla destinazione del locale e dalla pressione del vento del sito — è ciò che verifichiamo al rilievo.

Download

I documenti di questa gamma

Schede tecniche in formato A4, una per profilo: sezione verticale, quote, finiture. Le quote definitive sono fissate al rilievo.

Documenti non contrattuali · Edizione in corso

Download

Documentazione del sistema

Istruzioni di montaggio, brochure, schede tecniche e certificazioni dei sistemi che posiamo, nella loro versione originale.

Guida alla scelta · 1

4,8 MBBuyer guide turboflex FR

Brochure · 14

Istruzioni di montaggio · 16

Schede tecniche · 3

Fughe tra i profili · 1

670 KBEnsemble des trous entre profils

Certificazioni · 73

Documento	Paese	Lingua	PDF
AbP \| TL-1010 (P239921)	DE	DE	756 KB
Glasberekening Trans Level	Benelux	NL	1,0 MB
Statische berekening Model: 1010	Benelux	NL	298 KB
Typenblatt \| TL-3010	DE	DE	7,2 MB
Avis Technique 2.1/15-1674_V6	FR	FR	7,2 MB
Loading test accoring BS 6180:2011 Model: 3010	UK	EN	944 KB
Mechanical test \| SINTEF \| Model: 6020 \| 6021 \| 3010 \|\| 3011 \| 6030 \| 6031 \| NS 3510:2015	Norway	NO	4,8 MB
Rapport DEssaia N \| Model: 3010/3011 \| CSTB	FR	FR	12,4 MB
Avis Technique \| Model: 3010/3011/3030/3031/6020/6021/6030/6031	FR	FR	3,3 MB
Typenprüfung TL-3010	DE	DE	5,8 MB
AbP-LGA Ganzglasgeländer Modell: 3010 \| 3011 \| 3030 \| 3031	DE	DE	793 KB
SIA 261 Schweiz \| Geländersystem Verglasung Tabelle	CH	DE	761 KB
SIA 261 Schweiz \| Geländersystem TL-3010	CH	DE	1,1 MB
Statische berekening Model: 3010	Benelux	NL	1,4 MB
Loading test accoring BS 6180:2011 Model: 3011	UK	EN	981 KB
Typenprüfung TL-3030	DE	DE	4,1 MB
Typenprüfung TL-3011	DE	DE	4,3 MB
SIA 261 Schweiz \| Geländersystem TL-3011	CH	DE	1,4 MB
Statische berekening Model: 3011	Benelux	NL	2,0 MB
Typenblatt \| TL-3011	DE	DE	3,8 MB
Typenblatt \| TL-3030	DE	DE	8,5 MB
Typenblatt \| TL-3031	DE	DE	8,7 MB
Prestatieverklaring 3014002 TL-3030 TL-3031 TL-6030 TL-6031	Certification	NL	70 KB
Declaration of Performance 3014002 TL- 3030 TL-3031 TL-6030 TL-6031	Certification	EN	67 KB
Leistungserklärung 3014002 TL-3030 TL-3031 TL-6030 TL-6031	Certification	DE	69 KB
Typenprüfung TL-6031	DE	DE	6,4 MB
Statische berekening Model: 3031	Benelux	NL	1,3 MB
Line Load Testing of TL-3080	Norway	DA	1,2 MB
AbP-LGA Ganzglasgeländer Modell: 3080	DE	DE	1,3 MB
Statische berekening Model: 3080	Benelux	NL	4,6 MB
Loading test accoring BS 6180:2011 Model: 3120	UK	EN	3,5 MB
AbP-LGA Ganzglasgeländer Modell: 6000 \| 6500 \| 6501 \| 3120 \| 3121	DE	DE	982 KB
Statische berekening Model: 3120	Benelux	NL	8,7 MB
Loading test accoring BS 6180:2011 Model: 3121	UK	EN	2,3 MB
Statische berekening Model: 3121	Benelux	NL	2,7 MB
TF-3620 - Top Mount statische berekening aluminium profiel met verankering	Benelux	DE	2,9 MB
AbP-LGA Ganzglasgeländer Modell: TF-6620 \| TF-6621 \| TF-3620 \| TF-3621	Allemagne	DE	1,8 MB
TF-3621 - Side Mount statische berekening aluminium profiel met verankering	Benelux	DE	18,3 MB
AbP-LGA Ganzglasgeländer Modell: 4010	DE	DE	614 KB
Statische berekening Model: 4010	Benelux	NL	1,9 MB
Typenblatt \| TL-5010	DE	DE	4,1 MB
Typenprüfung TL-5010	DE	DE	6,6 MB
AbP-LGA Ganzglasgeländer Modell: 5010	DE	DE	764 KB
Erweiterung AbP-TL-6020 und TL-6021 (P229919-E1)	DE	DE	1,5 MB
Loading test accoring BS 6180:2011 Model: 6020	UK	EN	1,5 MB
Statische berekening : Model: 6020	Benelux	NL	2,2 MB
Slingerproef SKG-IKOB Glasprofiel Model: 6020	Benelux	NL	2,1 MB
Loading test accoring BS 6180:2011 Model: 6021	UK	EN	964 KB
Statische berekening Model: 6021	Benelux	NL	2,5 MB
Typenblatt \| TL-6030	DE	DE	8,4 MB
AbP \| TL-6010, TL-6011, TL-6030, TL-6031 (P-199909)	DE	DE	799 KB
Loading test accoring BS 6180:2011 Model: 6030	UK	EN	945 KB
Typenprüfung TL-6030	DE	DE	4,3 MB
Statische berekeningen Model: 6030	Benelux	NL	1,6 MB
AbP Ganzglasgeländer \| Modell: 6080/6081	DE	DE	1,7 MB
Line Load Testing of TL-6080	Norway	DA	1,4 MB
Statische berekening Model: 6080	Benelux	NL	4,8 MB
Line Load Testing of TL-6081	Norway	DA	1,6 MB
Statische berekening Model: 6081	Benelux	NL	4,2 MB
Loading test accoring BS 6180:2011 Model: 6500	UK	EN	2,5 MB
Statische berekening Model: 6500	Benelux	NL	1,2 MB
Slingerproef SKG-IKOB Glasprofiel Model: 6500	Benelux	NL	2,0 MB
Statische berekening Model: 6501	Benelux	NL	5,3 MB
SIA 261 Schweiz \| Geländersystem TF-6620_TF-6621	UK	EN	3,0 MB
SIA 261 Schweiz \| Geländersystem TF-6620 \| 6621	CH	DE	3,0 MB
Ergebnisse Typenstatik TF-6620 und TF-6621	DE	DE	2,3 MB
Résistance mécanique sur garde-corps Model: 6620 - 8.8.2 Trempé HST EVA	FR	FR	1,5 MB
Résistance mécanique sur garde-corps Model: 6620 - 8.8.2	FR	FR	1,3 MB
Loading test Model: 6620 according: BS 6180:2011	UK	EN	3,9 MB
Statische berekening Model: 6620	Benelux	NL	11,3 MB
Résistance mécanique sur garde-corps Model: 6620 - 88.4 feuilleté trempé HST PVB	FR	FR	1,4 MB
Loading test Model: 6621 according: BS 6180:2011	UK	EN	3,9 MB
Statische berekening Model: 6621	Benelux	NL	5,4 MB

Disegni 2D · 386

Un disegno PDF per codice articolo, fornito dal produttore.

Tutti i disegni nell'area download del produttore ↗

Conformità svizzera

Ciò che la SIA esige, ciò che il sistema regge

Il carico indicato su una scheda prodotto è quello che il sistema ha superato in prova. La SIA 261 fissa invece ciò che la Svizzera esige secondo la destinazione del locale. Le due scale non coincidono — ecco il raffronto.

SIA 261 — carico orizzontale, misurato a max. 1,20 m

Abitazione, uffici, commercio: 0,8 kN/m
Superfici di riunione: 1,6 kN/m
Riunione con movimento di folla: 3,0 kN/m

Ciò che copre ogni profilo

GC-301 kN/mHabitation, bureaux, commerces
GC-31201,0 kN/mHabitation, bureaux, commerces
GC-401 kN/mHabitation, bureaux, commerces
GC-501 kN/mHabitation, bureaux, commerces
GC-601,0 kN/mHabitation, bureaux, commerces
GC-650,6 kN/mNon come protezione anticaduta
GC-30111 kN/mHabitation, bureaux, commerces
GC-31211,0 kN/mHabitation, bureaux, commerces
GC-60211 kN/mHabitation, bureaux, commerces
GC-65010,6 kN/mNon come protezione anticaduta

SIA 358 — altezze e aperture

Protezione richiesta a partire daSIA 358: 1,00 m di altezza di caduta
Altezza minima del parapettoSIA 358: 1,00 m dalla superficie calpestabile
Altezza minima su una rampa di scalaSIA 358: 0,90 m
Rialzo oltre i 12 m di cadutarecommandation bpa: + 10 cm, ovvero 1,10 m
Apertura massima, protezione dei bambiniSIA 358: 12 cm
In zona urbana, da verificare daSN 640 075 / SN 640 568: 40 cm di altezza di caduta

Da sapere

GC-65, GC-6501 sono provati a 0,6 kN/m, sotto gli 0,8 kN/m che la SIA 261 richiede per un parapetto. Li posiamo dove l'opera non è un dispositivo di protezione anticaduta — divisorio, parete, parapetto sotto il metro — e vi orientiamo altrove non appena lo è. È una verifica che non si fa al collaudo.

Valori ripresi dall'opuscolo tecnico dell'upi, che sintetizza SIA 261 e SIA 358. Inquadrano la scelta; non sostituiscono la verifica dello studio d'ingegneria, che richiediamo non appena l'opera esce dal caso corrente. Il dimensionamento definitivo avviene al rilievo.

Finitura

Le finiture

Il profilo grezzo non è una finitura di ripiego: è la base che viene poi verniciata nel RAL di vostra scelta, anche fuori cartella. Calcolate due o tre settimane in più rispetto a un anodizzato di magazzino.

L'anodizzato naturale e l'aspetto inox partono da magazzino. Alluminio e acciaio inossidabile si combinano senza problemi sulla stessa opera — un parapetto in alluminio verniciato con corrimano in inox spazzolato è un classico, e all'esterno è spesso il miglior rapporto tra durata e prezzo.

.13: RAL lucido
.16: RAL opaco strutturato
.18: RAL opaco
.19: RAL rinforzato, verniciatura ad alta tenuta
.AN: Anodizzato naturale
.IX: Aspetto inox

Il disegno

Disegnato prima di essere posato

Ogni pezzo parte da un disegno d'officina quotato al mezzo millimetro. È questo a garantire una linea a piombo, una volta in cantiere.

In opera

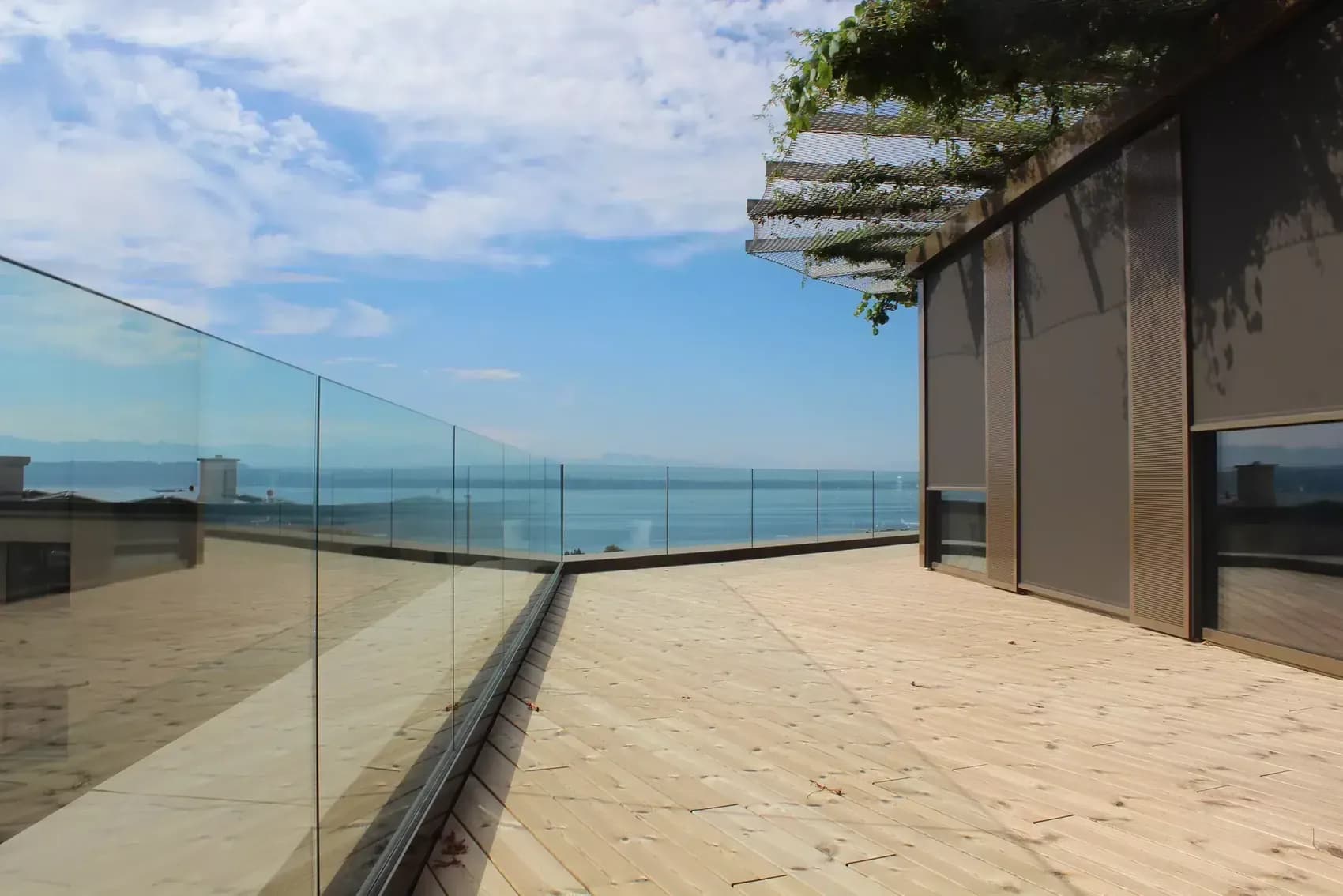

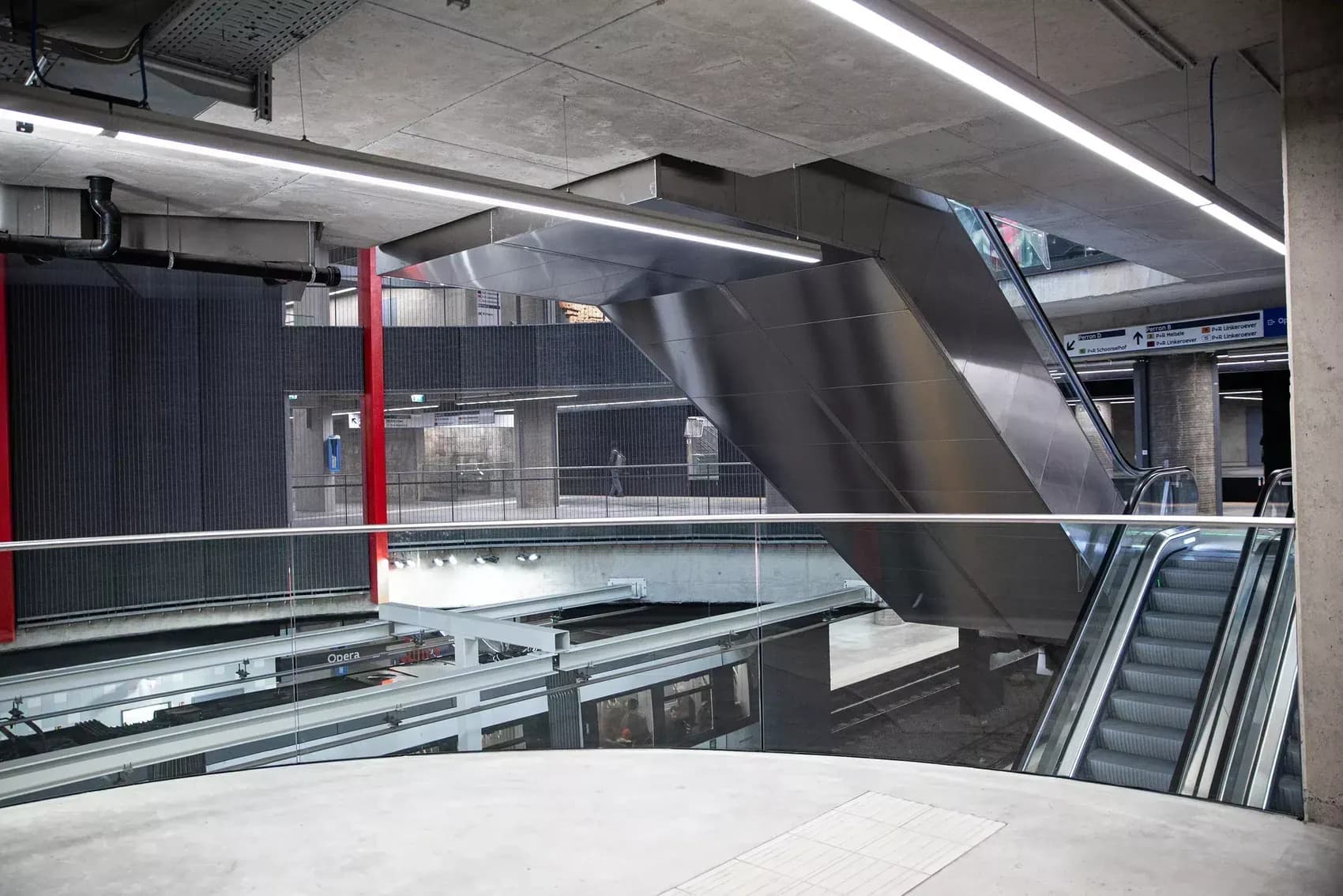

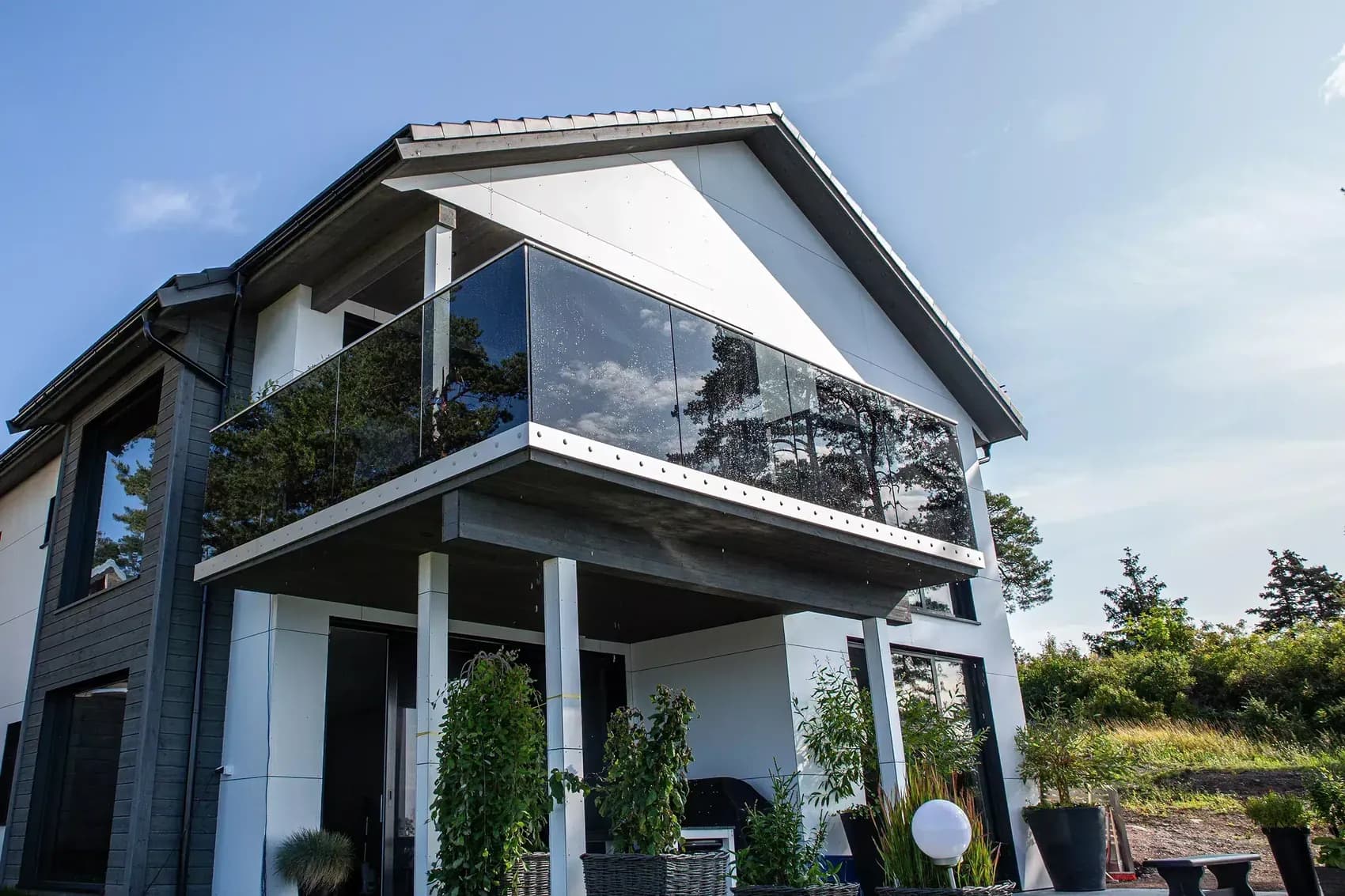

Parapetto in vetro, una volta posato

Immagini di sistemi equivalenti a quelli che posiamo. I nostri cantieri alimenteranno questa pagina man mano che vengono consegnati.

Domande frequenti

Su parapetto in vetro

01Quale altezza deve avere un parapetto?

1,00 m fino a 12 m di altezza di caduta. Oltre i 12 m, 1,10 m. Sono valori minimi: il Comune o il committente possono imporre di più, e noi verifichiamo sistematicamente prima di preventivare.

02Il corrimano sopra il vetro è obbligatorio?

Non in tutti i casi, ma lo raccomandiamo quando il parapetto è in stratificato senza montanti: protegge il bordo del vetro e limita le conseguenze di una delaminazione. Nel pubblico è quasi sempre imposto.

03Quale spessore di vetro serve?

Dipende dal tipo di fissaggio. Nel tutto-vetro incastrato si parte da 16,76 mm; su parapetto in muratura bastano spesso 12,76 mm; con i montanti, 10,76 mm. Lo stratificato è obbligatorio in ogni caso: è lui a trattenere i frammenti se il vetro si rompe.

04Quali carichi vanno considerati?

Tre categorie, secondo la destinazione del locale: 0,6 kN/m in abitazioni e uffici, 1,0 kN/m in luoghi di riunione e negozi, 3,0 kN/m per gli spazi che possono accogliere folle — sale da concerto, tribune, marciapiedi ferroviari. La scelta del profilo ne discende direttamente.

05Si può realizzare un parapetto curvo?

Sì, a partire da un raggio di 1 metro. Profili, corrimano e coperture si curvano. Anche il vetro, ma va ordinato bombato su sagoma: il termine di consegna è più lungo e il rilievo deve essere impeccabile.

06E un parapetto in pendenza, su una scala?

Sì, fino a 40° rispetto all'orizzontale. Oltre, si passa a un sistema a montanti. È un caso in cui il rilievo in cantiere non è negoziabile: una rampa di scala non è mai esattamente come da progetto.

07I profili sono forati in anticipo?

Sì, con un foro di drenaggio al metro. È ciò che evita il ristagno d'acqua nel profilo, una delle cause più frequenti di corrosione sulle opere posate male. Arrivano protetti da pellicola, in cassa.

08Esistono angoli e terminali?

Sì, di serie per gli angoli a 90° e le estremità. Gli angoli non retti si fabbricano su rilievo — è la norma sulle terrazze di villa, e quasi mai è disegnato correttamente sul progetto.

09Quali lunghezze di profilo?

2,5 m e 5 m di serie. In grezzo destinato alla verniciatura, unicamente 5 m. Lunghezze su misura sono possibili a partire da una quantità minima — da valutare caso per caso.

10L'alluminio richiede manutenzione?

Sì, ed è una condizione della garanzia. Una pulizia con acqua saponata e panno morbido, due volte l'anno, basta a evitare l'accumulo di sporco e l'innesco della corrosione. In riva al lago o in quota, passate a tre volte.

11Quanto costa un parapetto in vetro?

L'ordine di grandezza va da 250 a 1250 CHF al metro lineare, fornito. Lo scarto dipende dal tipo di vetro, dal sistema di fissaggio, dalla lunghezza totale e dall'accessibilità del cantiere. La posa si preventiva a parte, dopo il rilievo — è l'unico modo per non sbagliare.

12I sistemi sono certificati?

I sistemi che posiamo sono certificati, con prove statiche e dinamiche a supporto. Forniamo i verbali corrispondenti al sistema scelto insieme al preventivo.

I sistemi che posiamo sono certificati
