Un parapetto posato davanti alla finestra: apertura a tutta altezza, sicurezza senza balcone.
Il prodotto
Un'apertura a tutta altezza, senza soletta da gettare né superficie da dichiarare.
Vetrate Swiss Made: prodotte in Svizzera dal nostro vetraio partner, posate dalle nostre squadre.
Un parapetto da finestra si posa davanti all'apertura e trasforma una finestra in un'apertura a tutta altezza. Non c'è pavimento: la sporgenza va da qualche centimetro a venti o trenta, non ci si mette né tavolo né sedia. Ciò che si compra non è superficie, è luce, aria e una vista che scende fino a terra.

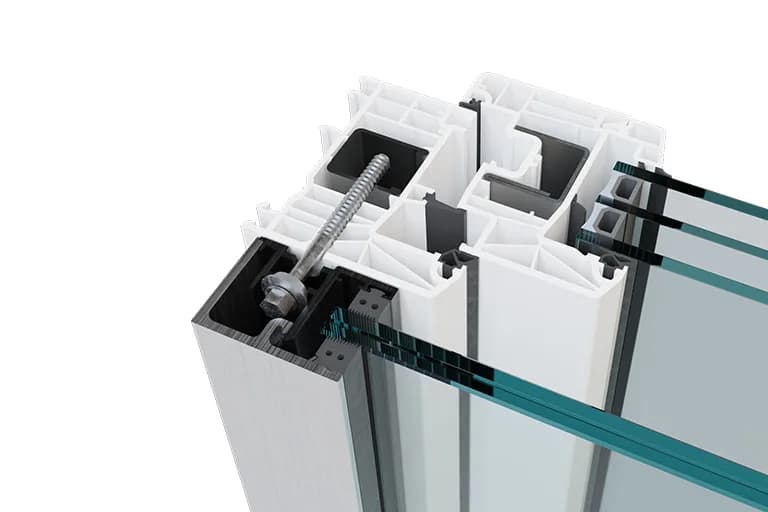

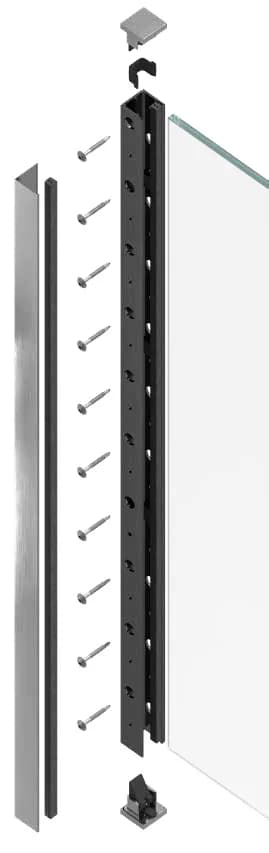

Il sistema si riduce a due montanti presi sul telaio, nella spalletta o sulla muratura, collegati da un vetro stratificato che si infila e si aggancia. Accetta serramenti in PVC, alluminio e legno, si alloggia dietro le guide di un avvolgibile e integra il proprio drenaggio: l'acqua che passa tra vetro e telaio esce dal profilo invece di ristagnare sul davanzale.
In Svizzera questo prodotto vive soprattutto nella ristrutturazione: si sostituiscono le finestre di un edificio e se ne approfitta per aprire fino a terra. La domanda che decide tutto è quella della ripresa degli sforzi. Un telaio in PVC da solo quasi mai riprende il carico: bisogna raggiungere il rinforzo in acciaio del telaio o la muratura retrostante, ed è il rilievo a deciderlo, sondaggio alla mano.
A seconda della situazione, il vetro si monta dall'interno. Su una facciata di condominio questo cambia l'intera economia del cantiere: niente ponteggio, niente cestello, nessuna autorizzazione di occupazione del suolo pubblico. Rileviamo ogni spalletta una per una — in ristrutturazione nessuna è in squadra e le larghezze variano da un piano all'altro.
La gamma
Ogni sezione è quella del sistema realmente posato. Le quote che l'accompagnano sono quelle ammesse dal sistema, non ordini di grandezza.
M-16300000000
M-16310000000
M-16200000100
M-16100000100
M-16905000000Confrontare
La colonna dei carichi è vuota, e non è una dimenticanza: su questi kit la tenuta non si legge in kN/m ma nell'incrocio larghezza × altezza × spessore del vetro.
| Modello | Applicazione | Spessore vetro | Carico ammesso | Interasse fissaggio | Lunghezze | Grezzo | Anodizzato | Curvabile |
|---|---|---|---|---|---|---|---|---|
| M-16300000000SKYFORCE Slim – couverture sur 2 côtés | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| M-16310000000SKYFORCE Slim – couverture sur 1 côté | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| M-16200000100SKYFORCE Side | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| M-16100000100SKYFORCE Top | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| SKYFORCE Fortress | — | — | — | — | — | — | — | — |
| SKYFORCE Sound Shield | — | — | — | — | — | — | — | — |
| M-16905000000SKYFORCE T-Montage | — | — | — | — | 1100 mm | — |
I carichi indicati sono quelli ammessi dal sistema. Il dimensionamento definitivo dipende dalla destinazione del locale e dalla pressione del vento del sito — è ciò che verifichiamo al rilievo.
Download
Schede tecniche in formato A4, una per profilo: sezione verticale, quote, finiture. Le quote definitive sono fissate al rilievo.
Documenti non contrattuali · Edizione in corso
Download
Istruzioni di montaggio, brochure, schede tecniche e certificazioni dei sistemi che posiamo, nella loro versione originale.
Un disegno PDF per codice articolo, fornito dal produttore.
Conformità svizzera
Il carico indicato su una scheda prodotto è quello che il sistema ha superato in prova. La SIA 261 fissa invece ciò che la Svizzera esige secondo la destinazione del locale. Le due scale non coincidono — ecco il raffronto.
SIA 261 — carico orizzontale, misurato a max. 1,20 m
Balcone e terrazza di abitazione, loggia, ufficio, superficie di vendita, deposito, parcheggio
Ristorante, sala riunioni, scuola, albergo, tribuna, ballatoio di edificio pubblico
Sala spettacoli, stadio, stazione, centro commerciale nelle ore di punta
SIA 358 — altezze e aperture
Valori ripresi dall'opuscolo tecnico dell'upi, che sintetizza SIA 261 e SIA 358. Inquadrano la scelta; non sostituiscono la verifica dello studio d'ingegneria, che richiediamo non appena l'opera esce dal caso corrente. Il dimensionamento definitivo avviene al rilievo.
Finitura
Un parapetto da finestra si vede sempre accanto al telaio della finestra: è l'unica gamma in cui la tinta non è una scelta libera ma un raccordo. Si parte quindi dal serramento esistente, non da una cartella colori. Nella ristrutturazione romanda il RAL 7016 antracite ricorre più spesso, seguito dal bianco RAL 9016 sugli edifici degli anni Novanta.
Prevedete il termine di verniciatura: su un vano scala di venti aperture, meglio un ordine unico ben rilevato che un recupero tinta per tinta.
Il disegno
Ogni pezzo parte da un disegno d'officina quotato al mezzo millimetro. È questo a garantire una linea a piombo, una volta in cantiere.
In opera

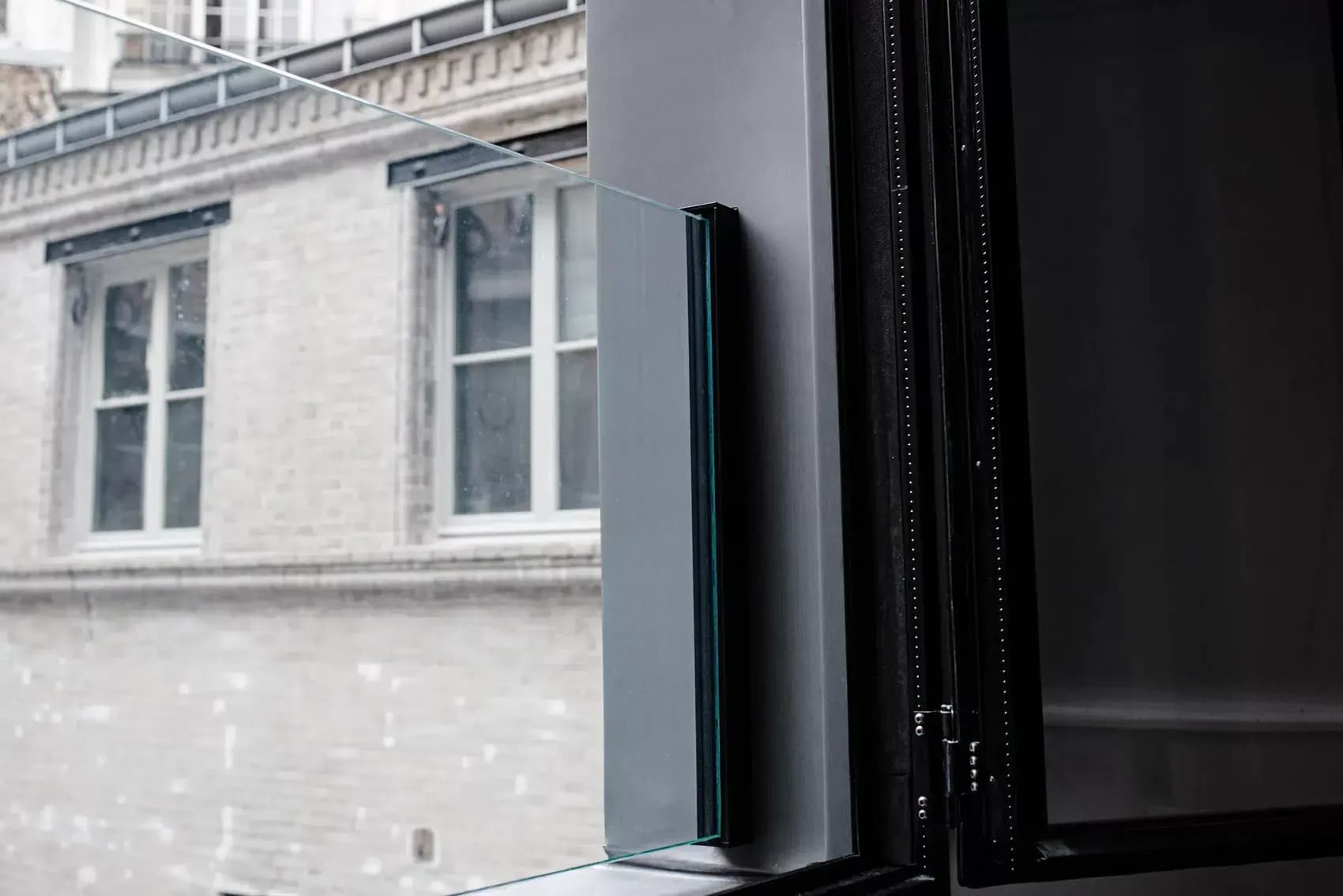

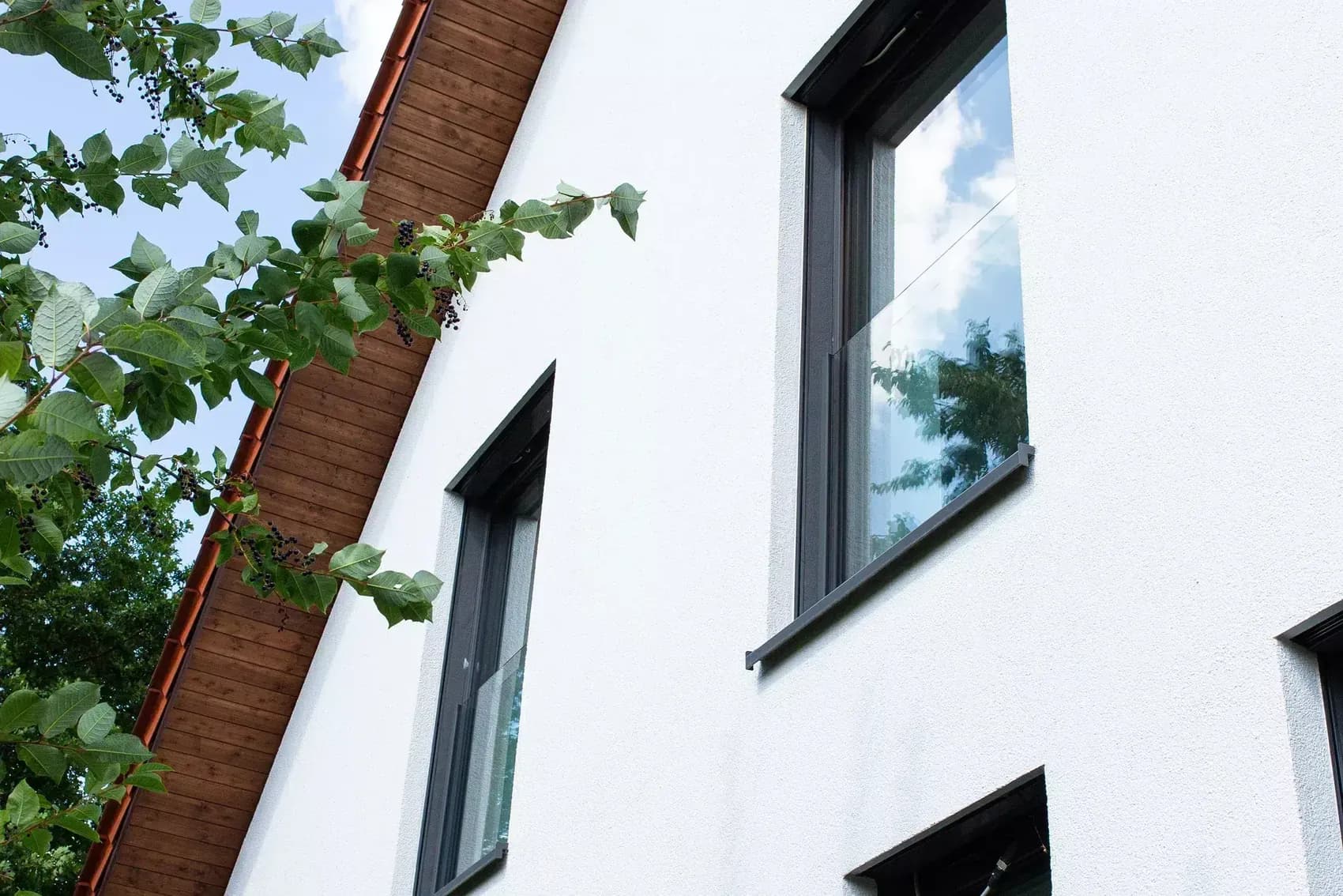

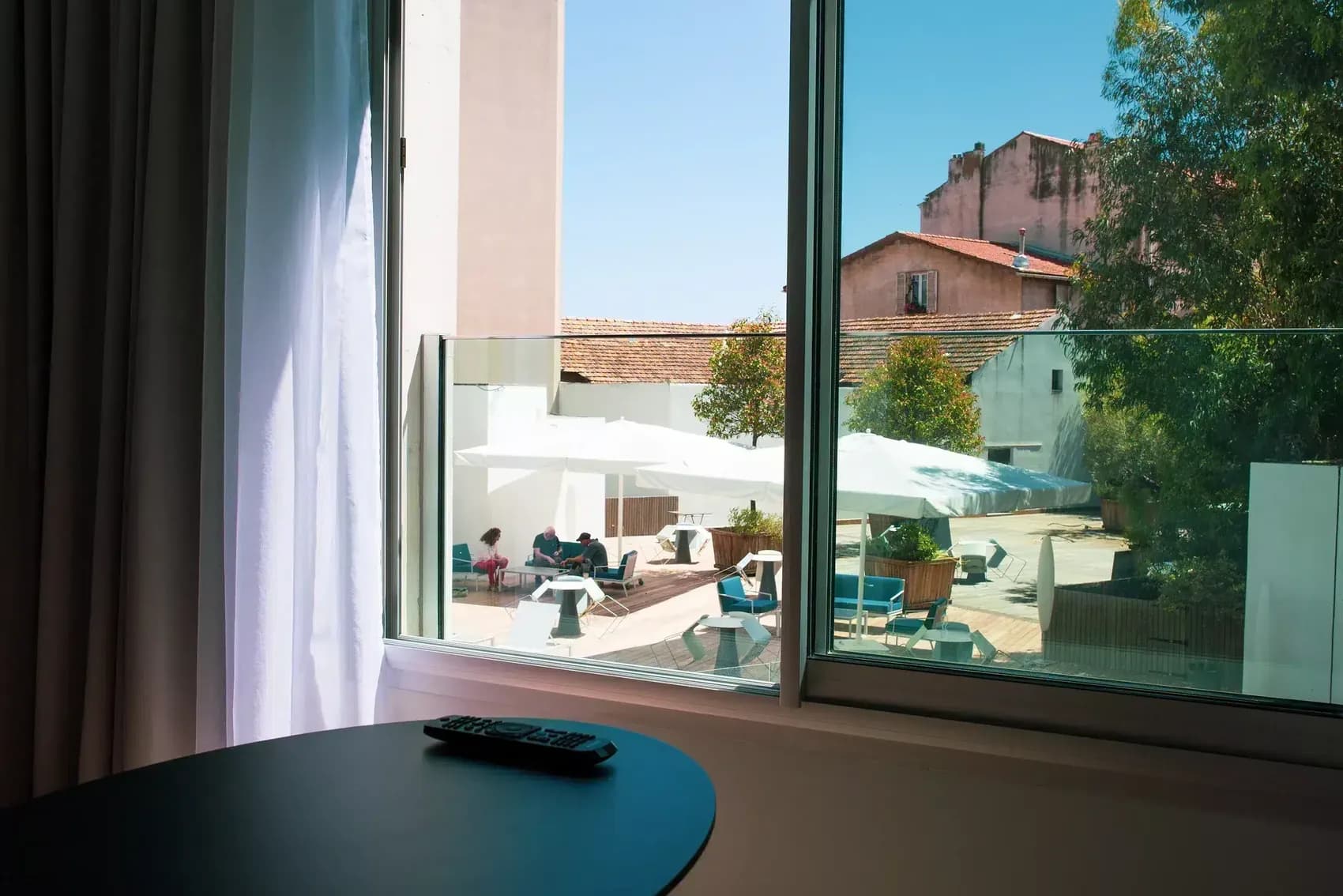

Immagini di sistemi equivalenti a quelli che posiamo. I nostri cantieri alimenteranno questa pagina man mano che vengono consegnati.
Domande frequenti
Il sistema si ordina in due fasce di spessore, e due soltanto: 10,76 – 12,76 mm e 17,52 – 21,52 mm, in vetro stratificato temprato. Larghezza e altezza della vetrata decidono la fascia, sulla tabella di dimensionamento del produttore; la fissiamo al rilievo, mai a stima.
I kit esistono in 500, 700, 900, 1000, 1100 e 1200 mm. L'altezza utile si misura dal pavimento finito interno del locale, non dal davanzale: 1,00 m minimo, 1,10 m non appena l'altezza di caduta supera i 12 m. Su un pavimento rialzato da un massetto flottante posato in seguito, è l'errore che ricorre più spesso.
Sì, il sistema è compatibile con PVC, alluminio e legno. Ma la ripresa degli sforzi non avviene nel solo profilo in PVC: si va a cercare il rinforzo in acciaio del telaio o la muratura. Sondiamo il telaio al rilievo — un parapetto avvitato in PVC cavo è un'opera che non tiene.
È previsto: i montanti si infilano dietro le guide e la guida resta smontabile. Bisogna saperlo prima di ordinare, perché cambia la variante di montaggio e il punto di ancoraggio.
Non necessariamente. A seconda della configurazione il vetro si monta dall'interno, il che elimina ponteggio, cestello e autorizzazione. Su un edificio di quattro piani, spesso è la voce più pesante del preventivo che sparisce.
Sì, il drenaggio è integrato. È un punto decisivo alle nostre latitudini: un'acqua che ristagna dietro il vetro gela, e il gelo lavora il vetro e il fissaggio. Su un'opera senza drenaggio, il danno appare al terzo o quarto inverno.
Uno stratificato con intercalare opale o un vetro acidato conserva la luce tagliando lo sguardo. Il rovescio è noto: l'acidato segna le tracce d'acqua e di dita, l'opale no. Su una facciata a nord l'opale scurisce poco; a pieno sud porta persino comfort.
Sì, senza eccezioni. Le tabelle di dimensionamento sono stabilite in vetro stratificato temprato: è l'intercalare a trattenere i pezzi in caso di rottura, e a 12 metri sopra un marciapiede questa proprietà non è negoziabile.
Come ordine di grandezza, da 600 a 1500 CHF per apertura in fornitura, secondo larghezza, spessore del vetro e finitura. La posa si preventiva dopo il rilievo, e l'eventuale ripresa del parapetto in muratura si conteggia a parte: è la voce che varia di più da un edificio all'altro.
I sistemi che posiamo sono certificati, con rapporti di prova e benestare a supporto. Alleghiamo al preventivo i documenti corrispondenti alla variante scelta — utile quando l'amministrazione o il condominio deve costituire un dossier.
I sistemi che posiamo sono certificati
SIA 261Carichi — norma svizzera
CEConformità europea
BS 6180Parapetti — edilizia
AbP LGAProve tedesche riconosciute
CCFATBenestare tecnico francese
KOMOCertificazione SKG-IKOB
RPF 14Laboratorio di prova VEROTECPassare all'azione
LuxeGlass Studio calcola dimensioni, finitura e fissaggio. Il catalogo raccoglie tutte le quote della gamma, da tenere a portata di mano in cantiere.
Preferisci che ce ne occupiamo noi? Richiedere un preventivo — rilievo in loco, fornitura e posa comprese.
