Il vetro è afferrato lateralmente; la facciata resta nuda.
Vetrate Swiss Made: prodotte in Svizzera dal nostro vetraio partner, posate dalle nostre squadre.
Una pensilina è uno sbalzo vetrato sopra una porta d'ingresso: ripara la soglia, la serratura e chi cerca le chiavi. La difficoltà non è tenere il vetro, è tenerlo da un solo lato. Il fissaggio è unilaterale, senza tiranti: nulla scende di traverso sulla facciata.
Due spessori coprono la gamma, in vetro stratificato di sicurezza su vetro indurito. Il 17,52 mm con intercalare SGP regge uno sbalzo di 1000 mm; il 21,52 mm arriva a 1100 mm in PVB come in SGP, e a 1200 mm in SGP non appena la larghezza raggiunge 1590 mm. Un pannello non supera i 3000 mm di larghezza.
L'inclinazione di 10° non è una scelta estetica: è lei che evacua l'acqua e impedisce ai depositi di formarsi. La quota dell'architrave deve quindi essere giusta prima di forare. La rileviamo in cantiere, non sul disegno.
Il resto si gioca al montaggio. Il profilo è regolabile in altezza, con una protezione a scatto automatico.
Fissaggio unilaterale, senza tiranti
Sbalzo fino a 1200 mm, larghezza del vetro fino a 3000 mm
Regolabile in altezza, protezione a scatto automatico
Ancoraggi per calcestruzzo, calcestruzzo isolato, acciaio e legno — definiti al rilievo
La gamma
Pensilina, modello per modello
Ogni sezione è quella del sistema realmente posato. Le quote che l'accompagnano sono quelle ammesse dal sistema, non ordini di grandezza.
M-17100002000

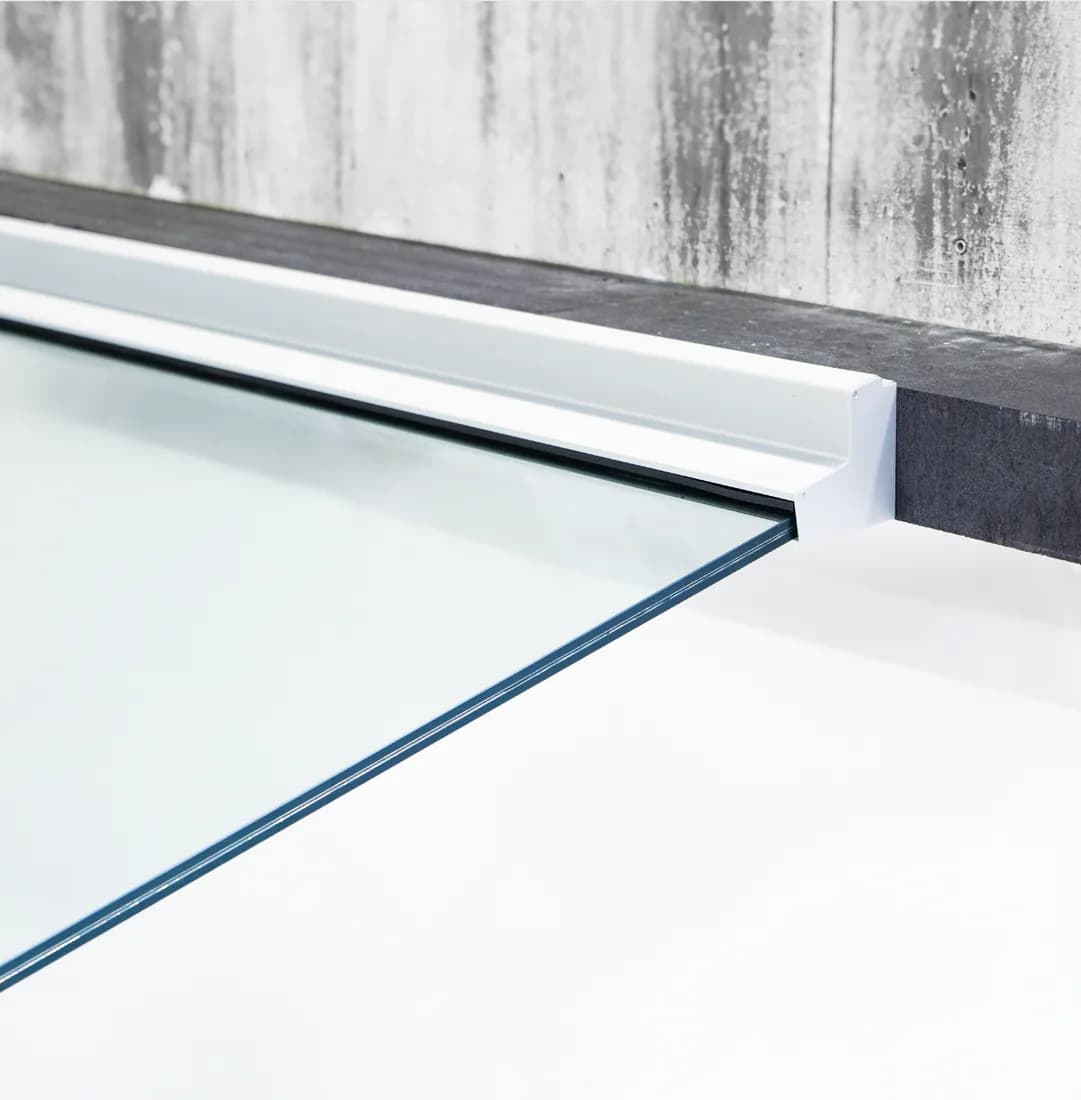

AIRFORCE Pensilina - Kit completo

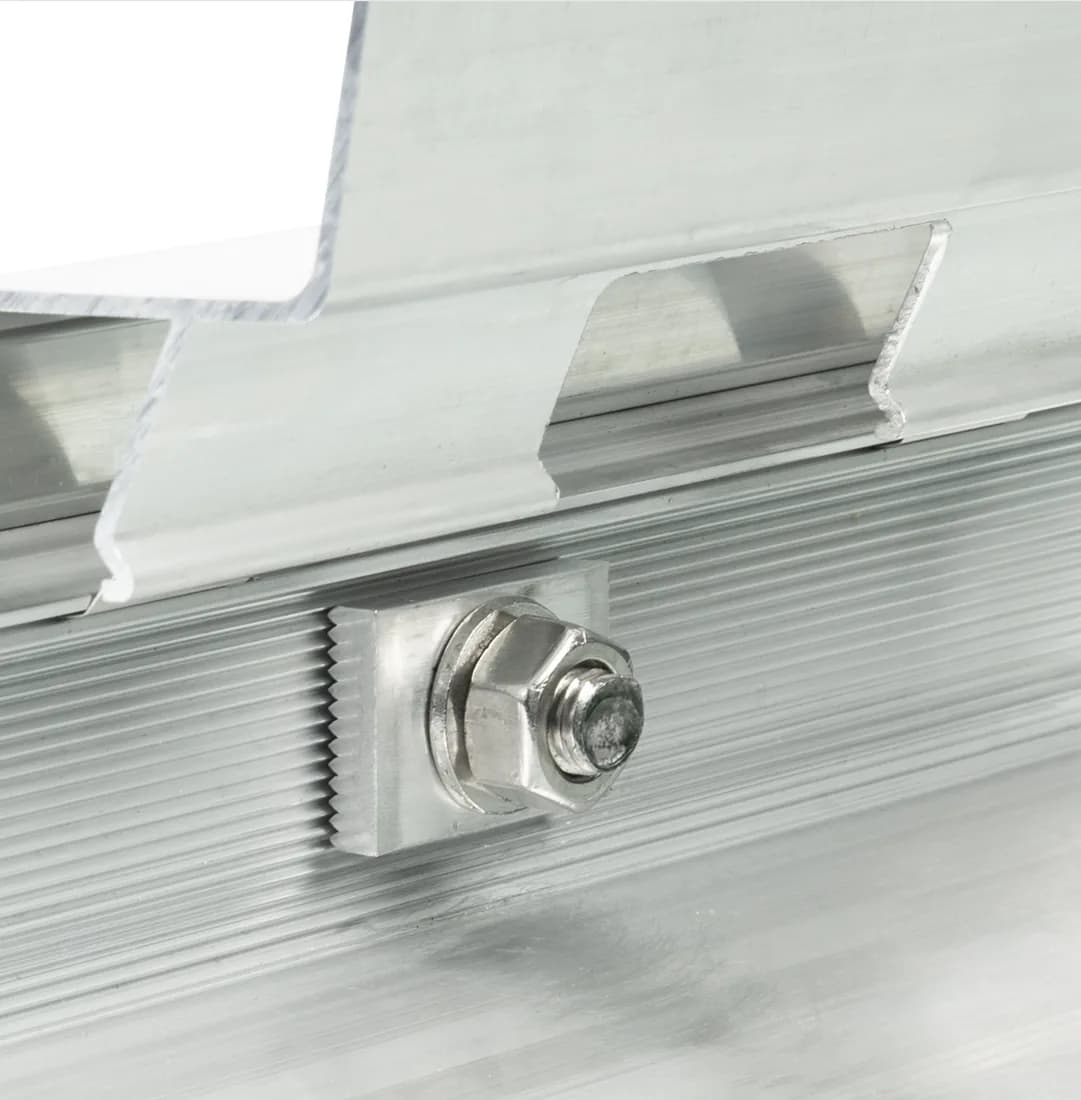

Vetro stratificato 17,52 mm (indurito, SGP): sbalzo max. 1000 mm, larghezza min. 1390 mm

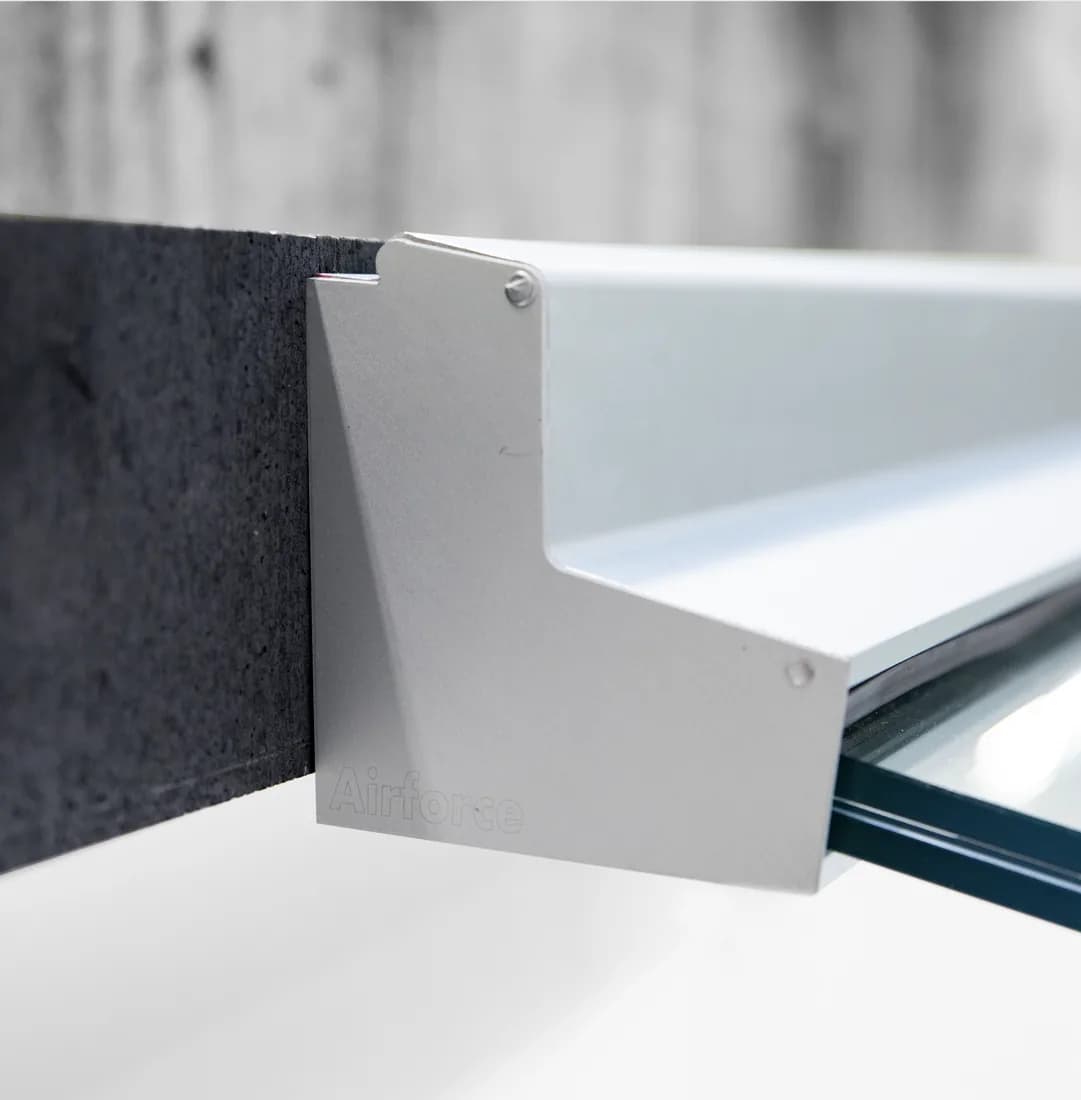

Vetro stratificato 21,52 mm (indurito, PVB o SGP): sbalzo max. 1100 mm, larghezza min. 1390 mm

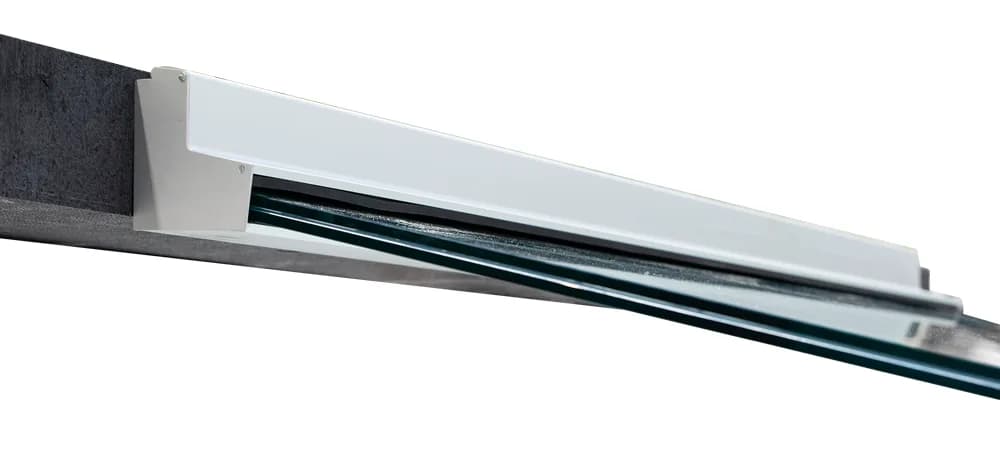

Vetro stratificato 21,52 mm (indurito, SGP): sbalzo max. 1200 mm, larghezza min. 1590 mm
Larghezza del vetro max. 3000 mm
Inclinazione 10°
Regolabile in altezza, protezione a scatto automatico
Fissaggio unilaterale, senza tiranti
Altre lunghezze o colori su richiesta
Vetro
17,52 – 21,52 mm
Lunghezze
1,4 m · 1,6 m · 2 m · 2,4 m · 2,8 m · 3,2 m
Confrontare
Scegliere la propria composizione
La scelta non si fa sul vetro ma sullo sbalzo voluto: è lui a imporre lo spessore, l'intercalare e talvolta la larghezza minima del pannello.
Caratteristiche a confronto dei profili della gamma
Modello
Applicazione
Spessore vetro
Carico ammesso
Interasse fissaggio
Lunghezze
Grezzo
Anodizzato
Curvabile
M-17100002000AIRFORCE Pensilina - Kit completo
—
17,52 – 21,52 mm
—
—
1,4 m · 1,6 m · 2 m · 2,4 m · 2,8 m · 3,2 m
—
I carichi indicati sono quelli ammessi dal sistema. Il dimensionamento definitivo dipende dalla destinazione del locale e dalla pressione del vento del sito — è ciò che verifichiamo al rilievo.
Download
I documenti di questa gamma
Schede tecniche in formato A4, una per profilo: sezione verticale, quote, finiture. Le quote definitive sono fissate al rilievo.
Il profilo esiste grezzo, anodizzato naturale, verniciato a polvere lucido, strutturato o opaco, e in ARMOR, preanodizzato poi verniciato a polvere; altri colori su richiesta. Su una pensilina, la tinta si decide rispetto ai serramenti e non alla facciata: la pensilina è a trenta centimetri dalla porta, ed è lì che la differenza si vede.
In riva al lago e nelle località di montagna si sceglie l'ARMOR: una semplice verniciatura su alluminio nudo non regge gli stessi inverni. I tempi di consegna si confermano all'ordine.
.13
RAL lucido
.16
RAL opaco strutturato
.18
RAL opaco
.19
RAL rinforzato, verniciatura ad alta tenuta
.AN
Anodizzato naturale
Il disegno
Disegnato prima di essere posato
Ogni pezzo parte da un disegno d'officina quotato al mezzo millimetro. È questo a garantire una linea a piombo, una volta in cantiere.
Domande frequenti
Su pensilina
01Quale sbalzo si può tenere senza tirante?
1000 mm in 17,52 mm con intercalare SGP, 1100 mm in 21,52 mm in PVB come in SGP, e 1200 mm in 21,52 mm SGP a condizione che il pannello sia largo almeno 1590 mm. Il fissaggio è unilaterale nei tre casi: nulla scende in diagonale sulla facciata.
02Quale larghezza massima per un solo pannello?
3000 mm di larghezza del vetro. Per un ingresso più largo, la soluzione si definisce al rilievo.
03Bisogna tenere conto della neve?
Sì, ed è la prima verifica. In Svizzera il carico di neve si assume secondo la SIA 261: dipende dall'altitudine del sito e dalla sua topografia. Uno sbalzo di 1200 mm a Nyon e lo stesso a Verbier non si dimensionano allo stesso modo, ed è questo calcolo a fissare la composizione del vetro — non il contrario.
04Perché un'inclinazione di 10°?
Perché l'acqua scorra invece di ristagnare. Una lastra orizzontale trattiene un velo d'acqua che asciugando lascia calcare, e d'inverno gela. L'inclinazione del sistema è di 10°: la quota di fissaggio all'architrave deve essere giusta al primo colpo.
05Dove cade l'acqua che lascia la pensilina?
A velo, sul bordo anteriore. Il punto di caduta si sposta con lo sbalzo: una pensilina di 1200 mm non bagna lo stesso punto di una da 1000 mm. Se la soglia è finita in pietra chiara o legno, si decide al rilievo e non dopo il primo temporale.
06Su quali supporti si può fissare?
Calcestruzzo, calcestruzzo con isolamento perimetrale, acciaio e legno. Ogni caso ha il proprio kit di ancoraggio. Il calcestruzzo isolato è il più delicato — bisogna attraversare l'isolante senza creare un ponte termico né schiacciare il pannello — e il legno richiede di verificare la sezione portante reale, non quella di progetto.
07Che differenza c'è tra PVB e SGP?
L'intercalare. L'SGP è nettamente più rigido del PVB: a pari spessore di vetro consente uno sbalzo maggiore e una freccia minore. È per questo che lo sbalzo di 1200 mm esiste solo in SGP.
08Quanto costa una pensilina posata?
Il prezzo si stabilisce dopo il rilievo, in CHF, e si muove su quattro punti: sbalzo e larghezza, supporto da forare, altezza di lavoro e finitura scelta. Una pensilina anodizzata da 1,4 m su calcestruzzo nudo e la stessa verniciata fuori cartella su calcestruzzo isolato non sono lo stesso cantiere. Non diamo forcelle prima di aver visto l'architrave.
09Richiede manutenzione?
Il vetro, come una finestra. L'alluminio, con acqua saponata e un panno morbido due volte l'anno.
10I sistemi sono certificati?
Il sistema dispone di un'omologazione tecnica generale (AbZ). Alleghiamo al preventivo i documenti corrispondenti alla composizione scelta, sbalzo e spessore compresi.
I sistemi che posiamo sono certificati
SIA 261Carichi — norma svizzera
CEConformità europea
BS 6180Parapetti — edilizia
AbP LGAProve tedesche riconosciute
CCFATBenestare tecnico francese
KOMOCertificazione SKG-IKOB
RPF 14Laboratorio di prova VEROTEC
