Un garde-corps posé devant la fenêtre : ouverture pleine hauteur, sécurité sans balcon.
Le produit
Une baie qui s'ouvre en grand, sans dalle à couler ni surface à déclarer.
Vitrage Swiss Made : fabriqué en Suisse par notre verrier partenaire, posé par nos équipes.
Un garde-corps de fenêtre se pose devant la baie et transforme une fenêtre en ouverture pleine hauteur. Il n'y a pas de plancher : l'avancée va de quelques centimètres à vingt ou trente, on n'y met ni table ni chaise. Ce qu'on achète, ce n'est pas de la surface, c'est de la lumière, de l'air et une vue qui descend jusqu'au sol.

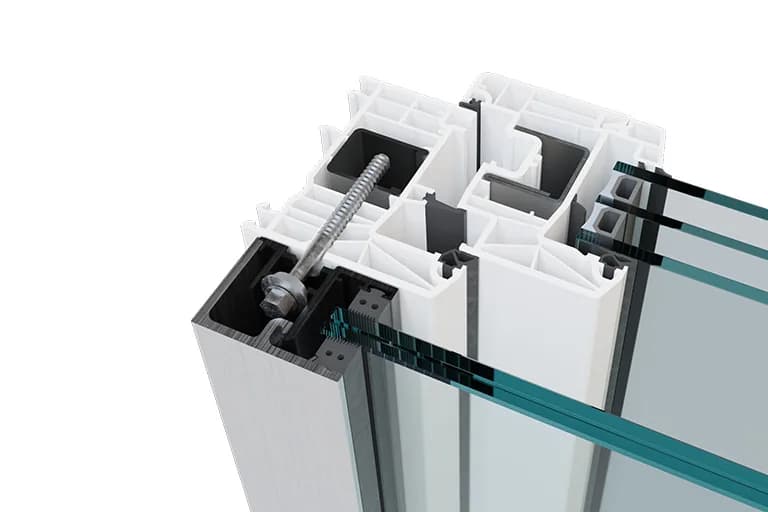

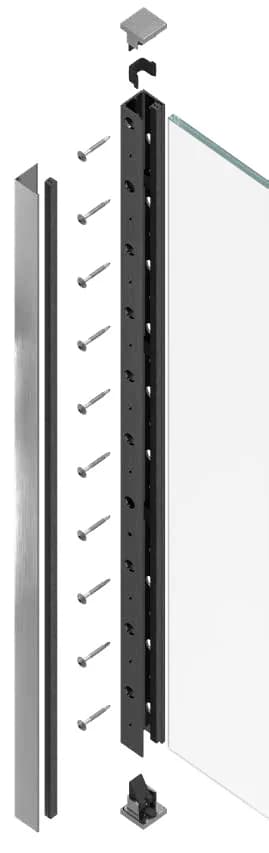

Le système tient en deux montants pris sur le dormant, dans le tableau ou sur la maçonnerie, reliés par un verre feuilleté que l'on glisse et que l'on clipse. Il accepte les menuiseries PVC, aluminium et bois, se loge derrière les rails de guidage d'un volet roulant, et intègre son drainage : l'eau qui passe entre le verre et le dormant ressort par le profil au lieu de stagner sur l'appui.
En Suisse, ce produit vit surtout dans la rénovation : on remplace les fenêtres d'un immeuble, on en profite pour ouvrir jusqu'au sol. La question qui décide de tout est celle de la reprise d'effort. Un dormant PVC seul ne reprend presque jamais la charge : il faut aller chercher le renfort acier du dormant ou la maçonnerie derrière, et c'est le relevé qui tranche, sondage à l'appui.
Selon la situation, le verre se monte depuis l'intérieur. Sur une façade d'immeuble, cela change l'économie entière du chantier : pas d'échafaudage, pas de nacelle, pas d'autorisation d'emprise sur le domaine public. Nous relevons chaque tableau un par un — en rénovation, aucun n'est d'équerre et les largeurs varient d'un étage à l'autre.
La gamme

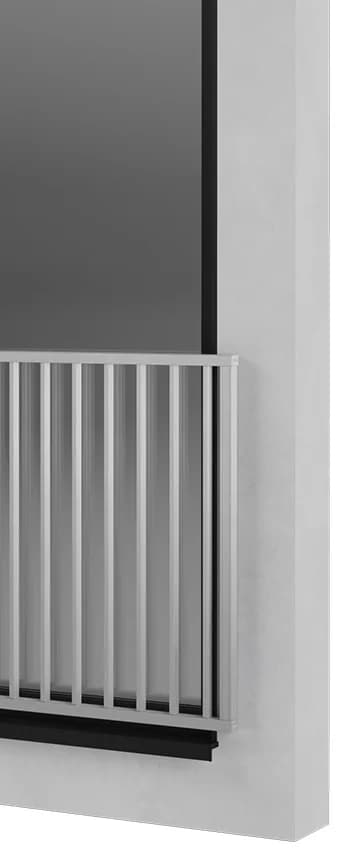

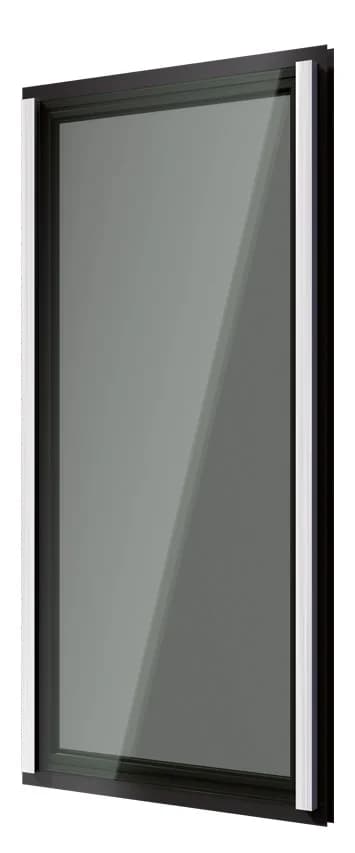

Chaque coupe est celle du système réellement posé. Les cotes qui l'accompagnent sont celles admises par le système, pas des ordres de grandeur.
M-16300000000
M-16310000000
M-16200000100
M-16100000100
M-16905000000Comparer
La colonne des charges est vide, et ce n'est pas un oubli : sur ces kits, la tenue ne se lit pas en kN/m mais dans le croisement largeur × hauteur × épaisseur de verre.
| Modèle | Application | Épaisseur verre | Charge tenue | Entraxe fixation | Longueurs | Brut | Anodisé | Cintrable |
|---|---|---|---|---|---|---|---|---|
| M-16300000000SKYFORCE Slim – couverture sur 2 côtés | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| M-16310000000SKYFORCE Slim – couverture sur 1 côté | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| M-16200000100SKYFORCE Side | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| M-16100000100SKYFORCE Top | — | 10,76 – 12,76 · 17,52 – 21,52 mm | — | — | 500 · 700 · 900 · 1000 · 1100 · 1200 mm | — | ||
| SKYFORCE Fortress | — | — | — | — | — | — | — | — |
| SKYFORCE Sound Shield | — | — | — | — | — | — | — | — |
| M-16905000000SKYFORCE T-Montage | — | — | — | — | 1100 mm | — |
Les charges indiquées sont celles admises par le système. Le dimensionnement définitif se fait sur la destination du local et la pression de vent du site — c'est ce que nous vérifions au relevé.
Téléchargements
Fiches techniques au format A4, une par profilé : coupe verticale, cotes, finitions. Les cotes définitives sont arrêtées au relevé.
Documents non contractuels · Édition en cours
Téléchargements
Notices de montage, brochures, fiches techniques et certifications des systèmes que nous posons, dans leur version d'origine.
Un dessin PDF par référence d'article, servi par le fabricant.
Tous les dessins sur le centre de téléchargement du fabricant ↗
Conformité suisse
La charge annoncée sur une fiche produit est celle que le système a été éprouvé à tenir. La SIA 261, elle, fixe ce que la Suisse exige selon l'usage du local. Les deux échelles ne coïncident pas — voici le rapprochement, fait pour vous.
SIA 261 — charge horizontale, mesurée à 1,20 m au plus
Balcon et terrasse de logement, loggia, bureau, surface de vente, stockage, parking
Restaurant, salle de réunion, école, hôtel, tribune, coursive d'immeuble public
Salle de spectacle, stade, gare, centre commercial aux heures de pointe
SIA 358 — hauteurs et ouvertures
Valeurs reprises de la brochure technique du bpa, qui synthétise SIA 261 et SIA 358. Elles cadrent le choix ; elles ne remplacent pas la vérification du bureau d'études, que nous demandons dès que l'ouvrage sort du cas courant. Le dimensionnement définitif se fait au relevé.
Aspect
Un garde-corps de fenêtre se voit toujours à côté du cadre de la fenêtre : c'est la seule gamme où la teinte n'est pas un choix libre mais un raccord. On part donc de la menuiserie existante, pas d'un nuancier. En rénovation romande, le RAL 7016 anthracite revient le plus souvent, suivi du blanc RAL 9016 sur les immeubles des années 1990.
Prévoyez le délai de laquage : sur une cage d'escalier de vingt baies, mieux vaut une commande unique bien relevée qu'un rattrapage teinte par teinte.
Le plan
Chaque pièce part d'un plan d'atelier coté au demi-millimètre. C'est ce qui garantit une ligne d'aplomb, une fois sur site.

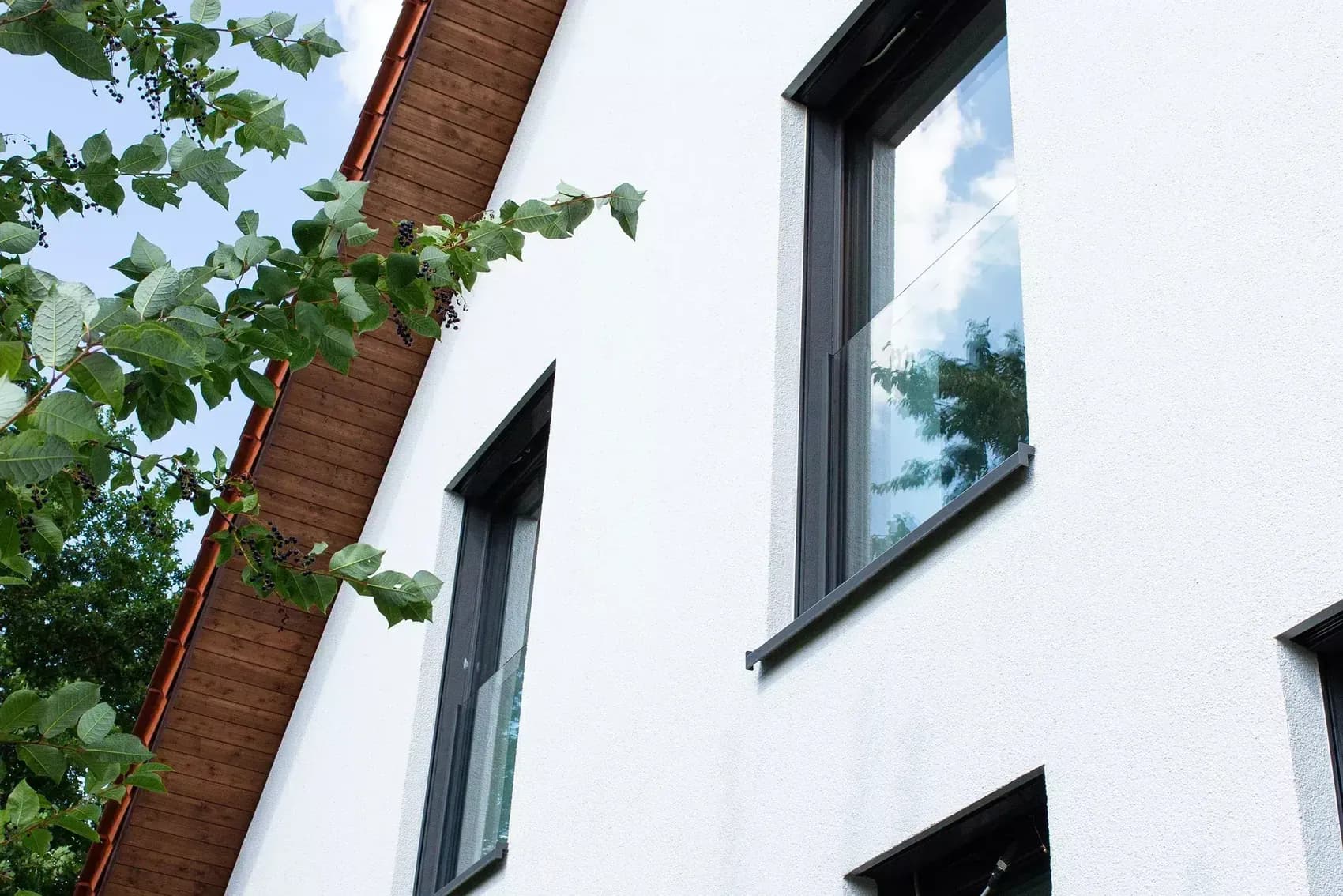

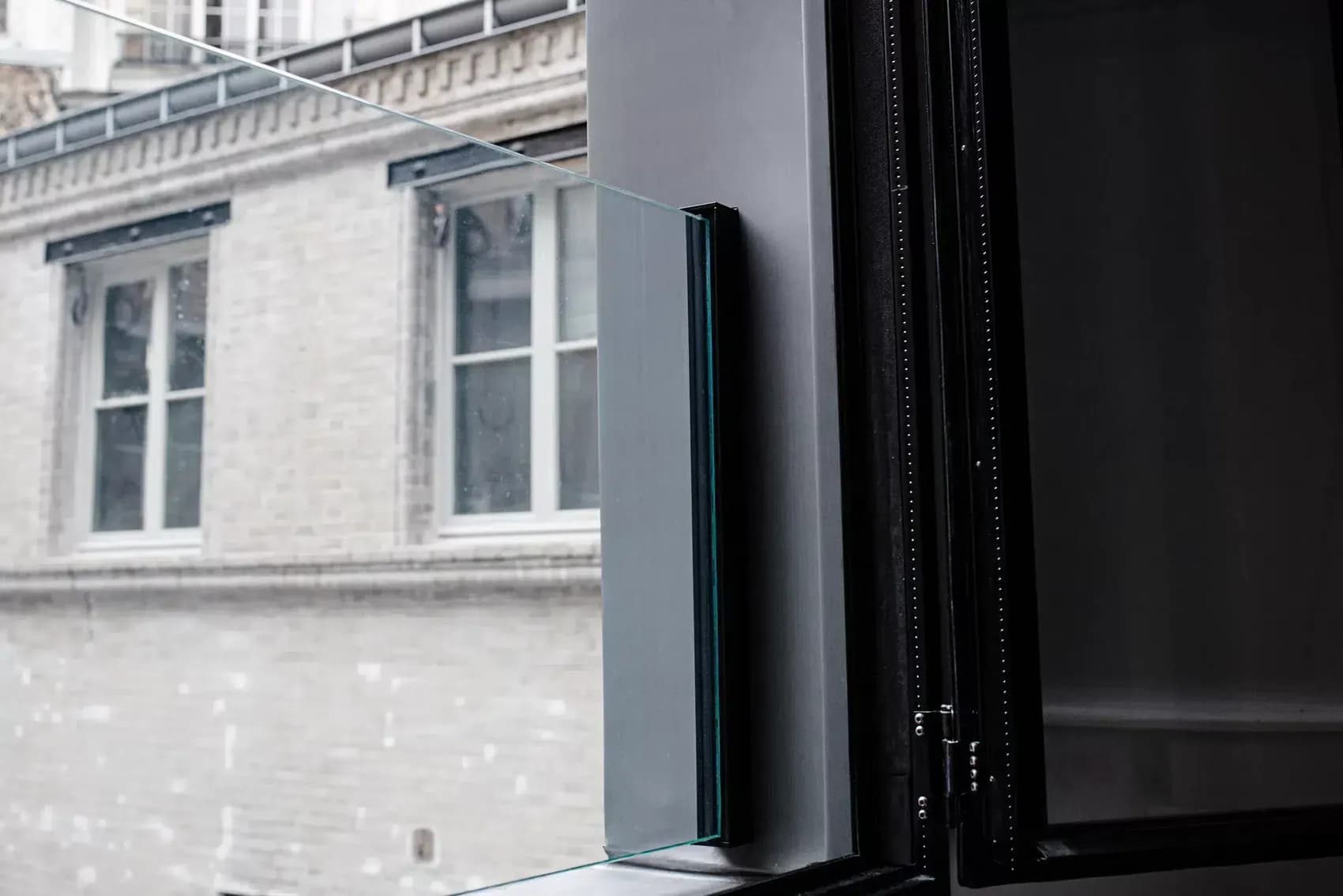

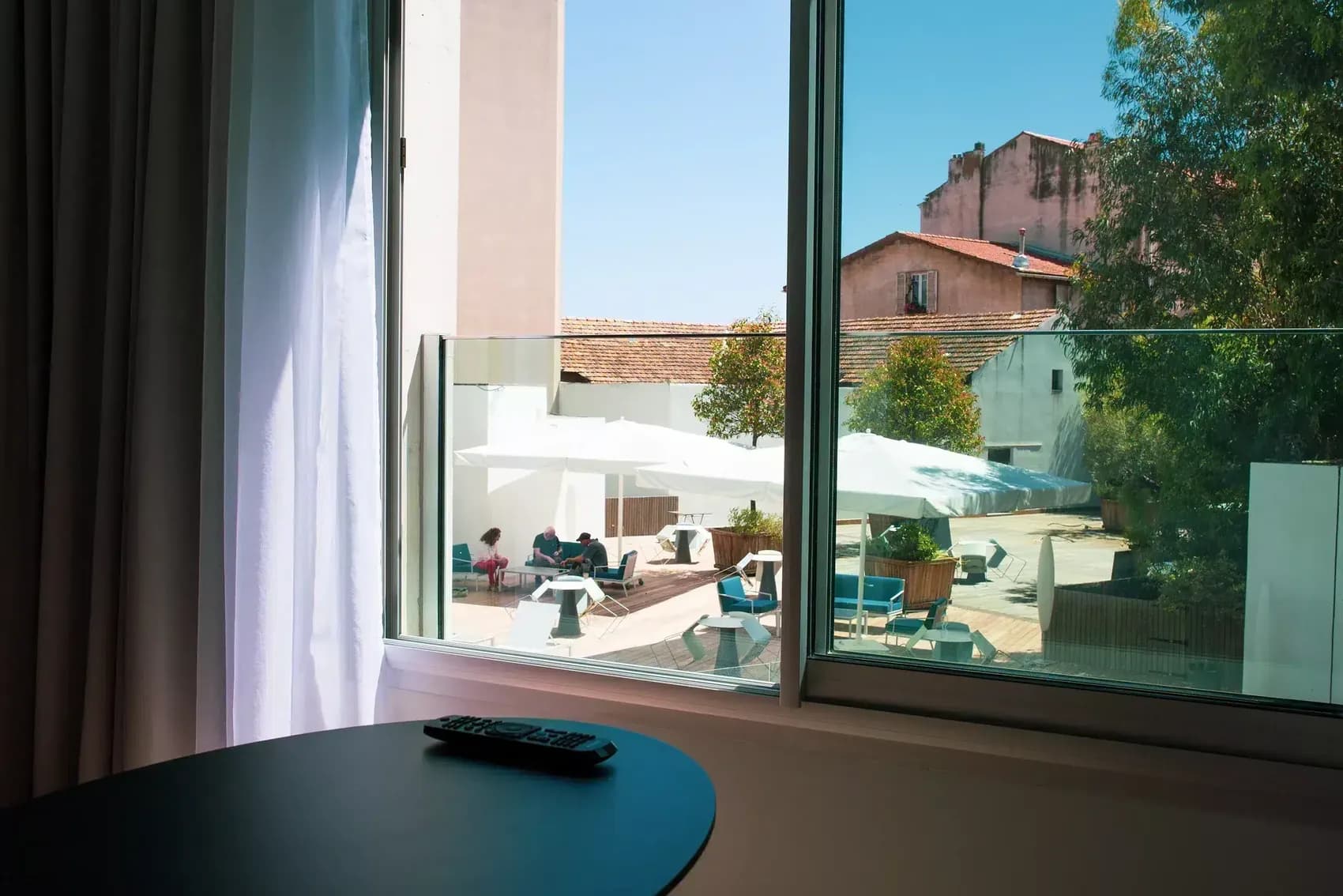

En place
Vues de systèmes équivalents à ceux que nous posons. Nos propres chantiers alimenteront cette page au fur et à mesure des réceptions.
Questions fréquentes
Le système se commande en deux plages d'épaisseur, et deux seulement : 10,76 – 12,76 mm et 17,52 – 21,52 mm, en verre feuilleté trempé. C'est la largeur et la hauteur du vitrage qui décident de la plage, sur le tableau de dimensionnement du fabricant ; nous la fixons au relevé, jamais à l'estime.
Les kits existent en 500, 700, 900, 1000, 1100 et 1200 mm. La hauteur utile se mesure depuis le sol fini intérieur du local, pas depuis l'appui : 1,00 m minimum, 1,10 m dès que la hauteur de chute dépasse 12 m. Sur un plancher rehaussé par une chape flottante posée après coup, c'est l'erreur qui revient le plus souvent.
Oui, le système est compatible PVC, aluminium et bois. Mais la reprise d'effort ne se fait pas dans le seul profil PVC : on va chercher le renfort acier du dormant ou la maçonnerie. On sonde le dormant au relevé — un garde-corps vissé dans du PVC creux est un ouvrage qui ne tient pas.
C'est prévu : les montants se glissent derrière les rails de guidage et la coulisse reste démontable. Il faut le savoir avant de commander, parce que cela change la variante de montage et le point d'ancrage.
Pas nécessairement. Selon la configuration, le verre se monte depuis l'intérieur, ce qui supprime l'échafaudage, la nacelle et l'autorisation d'emprise. Sur un immeuble de quatre étages, c'est souvent le poste le plus lourd du devis qui disparaît.
Oui, le drainage est intégré. C'est un point décisif sous nos climats : une eau qui stagne derrière le verre gèle, et le gel travaille le verre et la fixation. Sur un ouvrage sans drainage, le dégât apparaît au troisième ou quatrième hiver.
Un feuilleté à intercalaire opale ou un verre sablé conserve la lumière en coupant le regard. La contrepartie est connue : le sablé marque les traces d'eau et de doigts, l'opale non. Sur une façade nord, l'opale assombrit peu ; plein sud, il apporte même un confort.
Oui, sans exception. Les tableaux de dimensionnement sont établis en verre feuilleté trempé : c'est l'intercalaire qui retient les morceaux en cas de casse, à 12 mètres au-dessus d'un trottoir cette propriété n'est pas négociable.
En ordre de grandeur, de 600 à 1500 CHF la baie en fourniture, selon la largeur, l'épaisseur de verre et la finition. La pose se chiffre après relevé, et la reprise éventuelle de l'allège ou de la maçonnerie se chiffre à part : c'est le poste qui varie le plus d'un immeuble à l'autre.
Les systèmes que nous posons sont certifiés, rapports d'essais et agrément à l'appui. Nous joignons au devis les documents correspondant à la variante retenue — utile quand la régie ou la copropriété doit constituer un dossier.
Les systèmes que nous posons sont certifiés
SIA 261Charges — norme suisse
CEConformité européenne
BS 6180Garde-corps — bâtiment
AbP LGAEssais allemands agréés
CCFATAvis technique français
KOMOCertification SKG-IKOB
RPF 14Laboratoire d'essais VEROTECPasser à l'acte
LuxeGlass Studio chiffre les dimensions, la finition et la fixation. Le catalogue reprend l'ensemble des cotes de la gamme, à garder sous la main sur le chantier.
Vous préférez qu'on s'en occupe ? Demander un devis — relevé sur site, fourniture et pose comprises.
