Un porte-à-faux, et rien qui redescende en travers
Le verre est saisi par le côté ; la façade reste nue.
Vitrage Swiss Made : fabriqué en Suisse par notre verrier partenaire, posé par nos équipes.
Une marquise est un porte-à-faux vitré au-dessus d'une porte d'entrée : elle abrite le seuil, la serrure et la personne qui cherche ses clés. La difficulté n'est pas de tenir le verre, c'est de le tenir depuis un seul côté. La fixation est unilatérale, sans barres de traction : rien ne redescend en travers de la façade.
Deux épaisseurs couvrent la gamme, en feuilleté de sécurité sur verre durci. Le 17,52 mm à intercalaire SGP tient une saillie de 1000 mm ; le 21,52 mm va à 1100 mm en PVB comme en SGP, et à 1200 mm en SGP dès que la largeur atteint 1590 mm. Un panneau ne dépasse pas 3000 mm de large.
L'inclinaison de 10° n'est pas un choix esthétique : c'est elle qui évacue l'eau et empêche le dépôt de s'installer. La cote du linteau doit donc être juste avant de percer. Nous la relevons sur site, pas sur le plan.

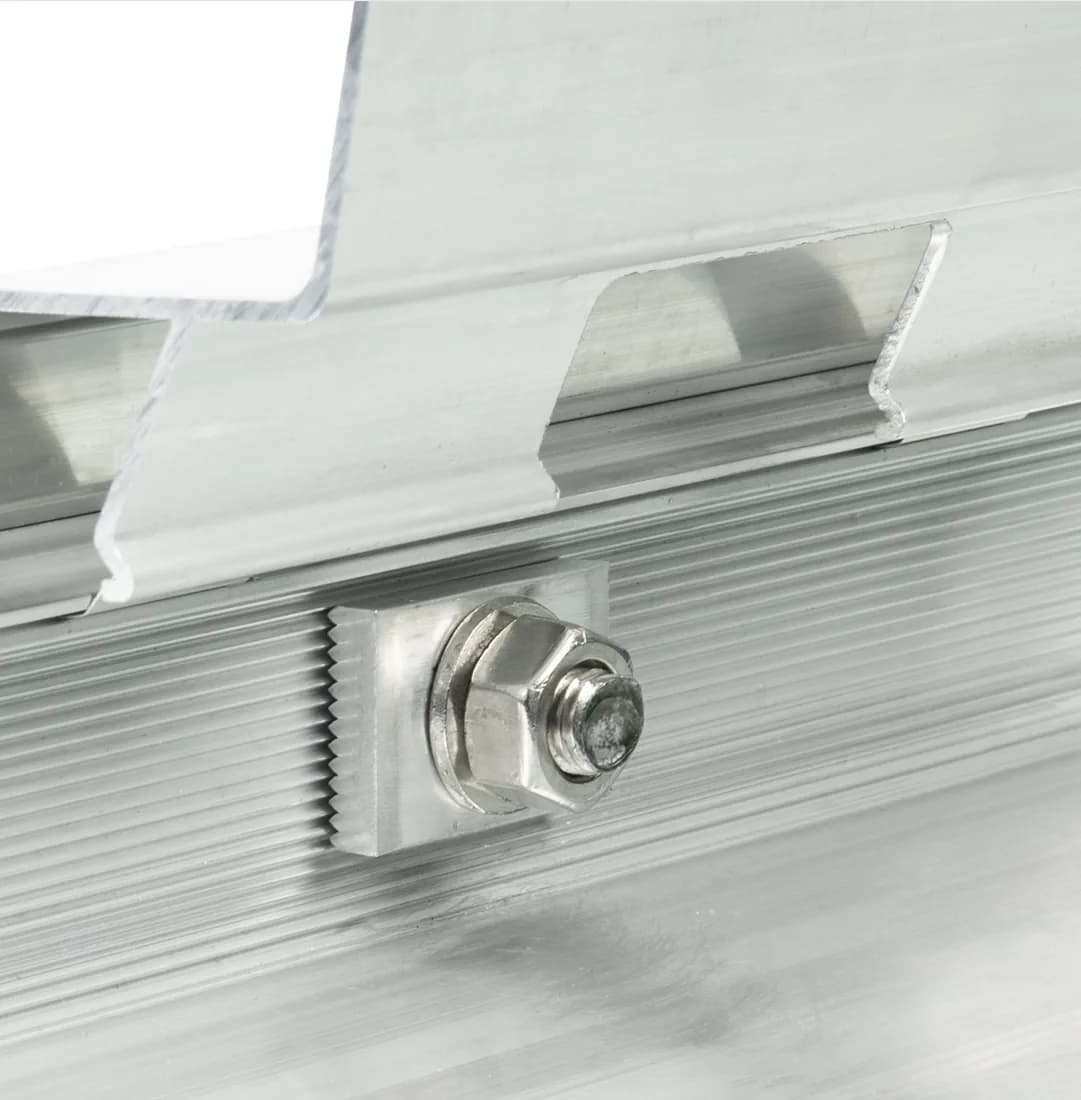

Le reste se joue au montage. Le profil est réglable en hauteur, avec une protection à déclenchement automatique.
Fixation unilatérale, sans barres de traction
Saillie jusqu'à 1200 mm, largeur de verre jusqu'à 3000 mm
Réglable en hauteur, protection à déclenchement automatique
Ancrages pour béton, béton isolé, acier et bois — arrêtés au relevé
La gamme
Marquise, modèle par modèle
Chaque coupe est celle du système réellement posé. Les cotes qui l'accompagnent sont celles admises par le système, pas des ordres de grandeur.

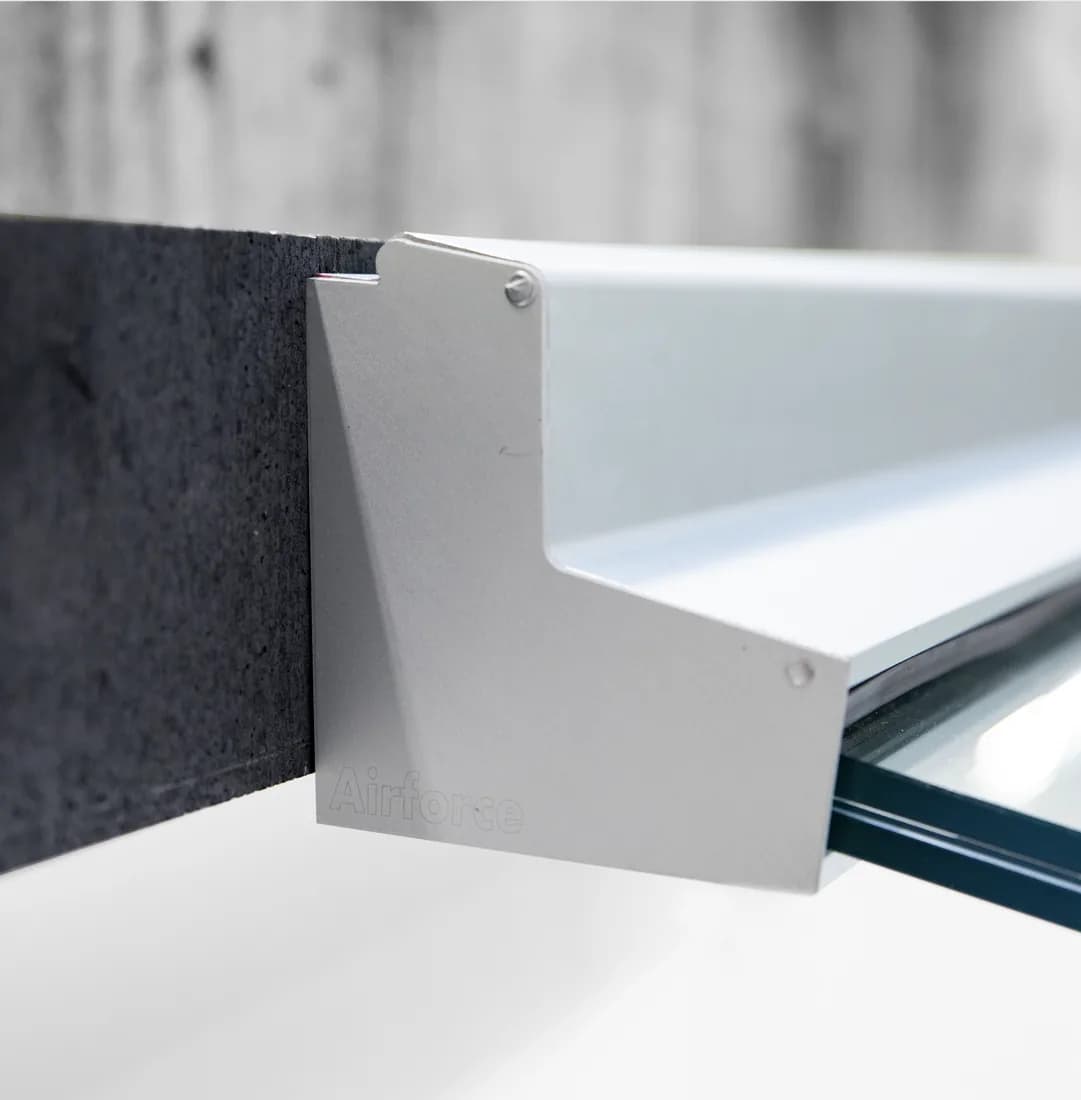

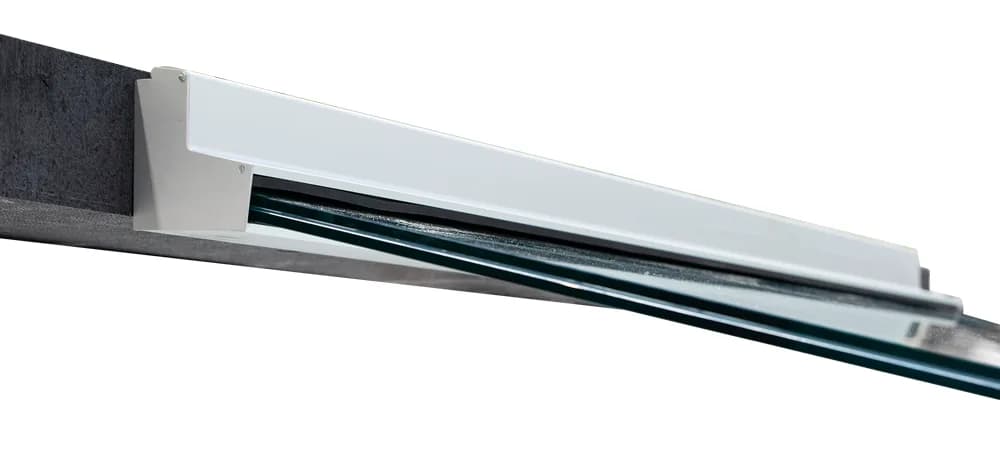

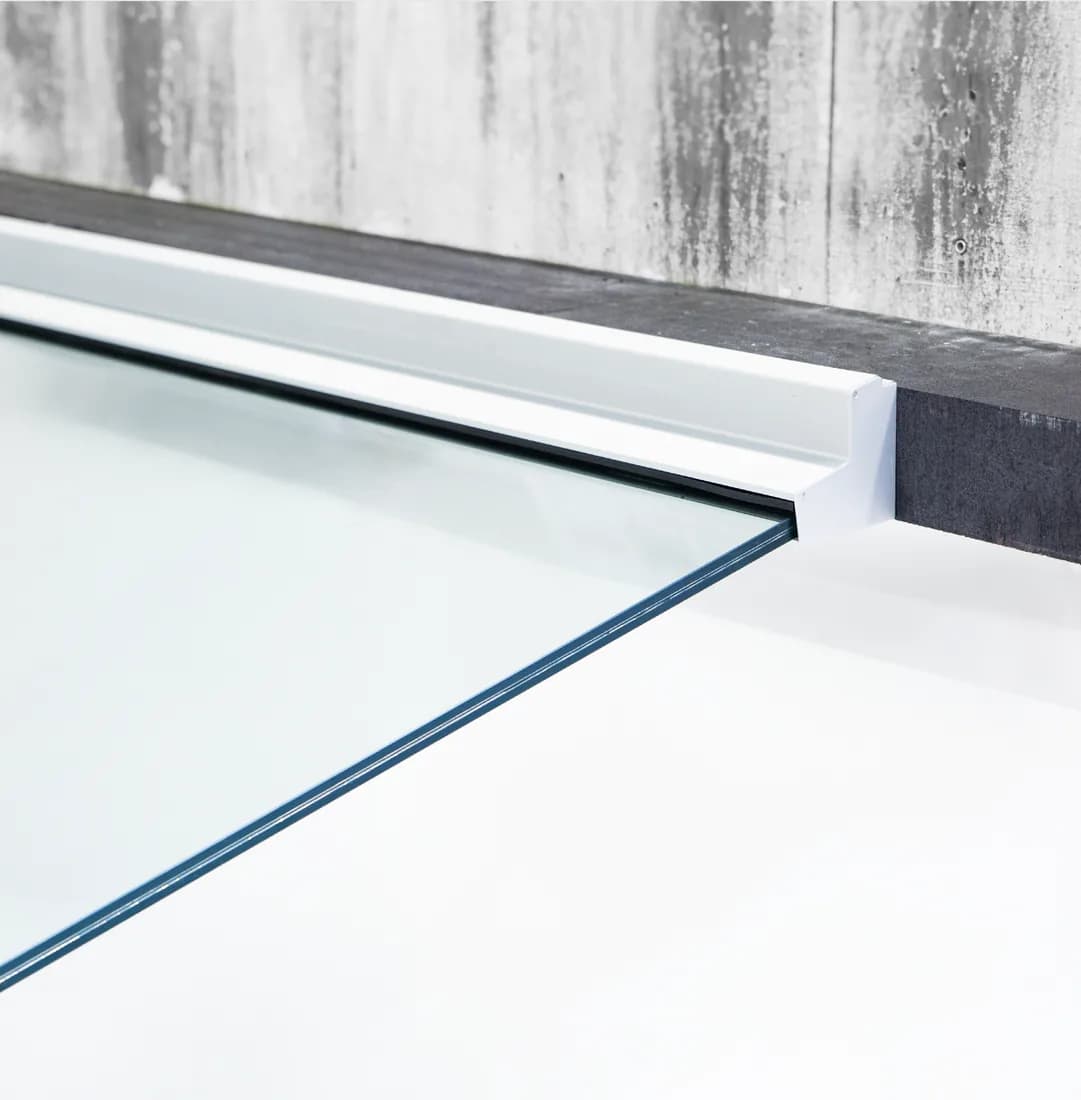

M-17100002000
AIRFORCE Marquise - Kit complet
Verre feuilleté 17,52 mm (durci, SGP) : saillie max. 1000 mm, largeur min. 1390 mm
Verre feuilleté 21,52 mm (durci, PVB ou SGP) : saillie max. 1100 mm, largeur min. 1390 mm
Verre feuilleté 21,52 mm (durci, SGP) : saillie max. 1200 mm, largeur min. 1590 mm
Largeur de verre max. 3000 mm
Inclinaison 10°
Réglable en hauteur, protection à déclenchement automatique
Fixation unilatérale, sans barres de traction
Autres longueurs ou couleurs sur demande
Verre
17,52 – 21,52 mm
Longueurs
1,4 m · 1,6 m · 2 m · 2,4 m · 2,8 m · 3,2 m
Comparer
Choisir sa composition
Le choix ne se fait pas sur le verre mais sur la saillie voulue : c'est elle qui impose l'épaisseur, l'intercalaire et parfois la largeur minimale du panneau.
Caractéristiques comparées des profils de la gamme
Modèle
Application
Épaisseur verre
Charge tenue
Entraxe fixation
Longueurs
Brut
Anodisé
Cintrable
M-17100002000AIRFORCE Marquise - Kit complet
—
17,52 – 21,52 mm
—
—
1,4 m · 1,6 m · 2 m · 2,4 m · 2,8 m · 3,2 m
—
Les charges indiquées sont celles admises par le système. Le dimensionnement définitif se fait sur la destination du local et la pression de vent du site — c'est ce que nous vérifions au relevé.
Téléchargements
Les documents de cette gamme
Fiches techniques au format A4, une par profilé : coupe verticale, cotes, finitions. Les cotes définitives sont arrêtées au relevé.
Le profil existe brut, anodisé naturel, en revêtement poudre brillant, structuré ou mat, et en ARMOR, pré-anodisé puis poudré ; d'autres couleurs sont disponibles sur demande. Sur une marquise, la teinte se décide contre les menuiseries et non contre la façade : l'auvent est à trente centimètres de la porte, et c'est là que l'écart se voit.
En bord de lac et en station, on retient l'ARMOR : le laquage simple sur aluminium nu ne tient pas les mêmes hivers. Les délais se confirment à la commande.
.13
RAL brillant
.16
RAL mat structuré
.18
RAL mat
.19
RAL renforcé, poudrage haute tenue
.AN
Anodisé naturel
Le plan
Dessiné avant d'être posé
Chaque pièce part d'un plan d'atelier coté au demi-millimètre. C'est ce qui garantit une ligne d'aplomb, une fois sur site.
Questions fréquentes
Sur marquise
01Quelle saillie peut-on tenir sans tirant ?
1000 mm en 17,52 mm à intercalaire SGP, 1100 mm en 21,52 mm en PVB comme en SGP, et 1200 mm en 21,52 mm SGP à condition que le panneau fasse au moins 1590 mm de large. La fixation est unilatérale dans les trois cas : rien ne redescend en diagonale sur la façade.
02Quelle largeur maximale pour un seul panneau ?
3000 mm de largeur de verre. Pour une entrée plus large, la solution se définit au relevé.
03Faut-il tenir compte de la neige ?
Oui, et c'est la première vérification. En Suisse la charge de neige se prend selon la SIA 261 : elle dépend de l'altitude du site et de sa topographie. Une saillie de 1200 mm à Nyon et la même à Verbier ne se dimensionnent pas de la même façon, et c'est ce calcul qui arrête la composition du verre — pas l'inverse.
04Pourquoi une inclinaison de 10° ?
Pour que l'eau parte au lieu de stagner. Une dalle horizontale garde un film d'eau qui sèche en laissant du calcaire, et l'hiver ce film gèle. L'inclinaison du système est de 10° : la cote de fixation au linteau doit être juste du premier coup.
05Où tombe l'eau qui quitte l'auvent ?
En nappe, au bord avant. Le point de chute se déplace avec la saillie : un auvent de 1200 mm ne mouille pas le même endroit qu'un auvent de 1000 mm. Si le seuil est fini en pierre claire ou en bois, cela se décide au relevé et pas après le premier orage.
06Sur quels supports peut-on fixer ?
Béton, béton avec isolation périphérique, acier et bois. Chaque cas a son kit d'ancrage. Le béton isolé est le plus délicat — il faut traverser l'isolant sans créer de pont thermique ni écraser le panneau — et le bois demande de vérifier la section porteuse réelle, pas celle du plan.
07Quelle différence entre PVB et SGP ?
L'intercalaire. Le SGP est nettement plus rigide que le PVB : à épaisseur de verre égale, il autorise une saillie plus grande et une flèche plus faible. C'est pour cela que la saillie de 1200 mm n'existe qu'en SGP.
08Combien coûte une marquise posée ?
Le prix se chiffre après relevé, en CHF, et il bouge sur quatre points : la saillie et la largeur, le support à percer, la hauteur de travail, et la finition retenue. Un auvent anodisé de 1,4 m sur béton nu et le même laqué hors nuancier sur béton isolé ne sont pas le même chantier. Nous ne donnons pas de fourchette avant d'avoir vu le linteau.
09Faut-il l'entretenir ?
Le verre, comme une fenêtre. L'aluminium, à l'eau savonneuse et au chiffon doux deux fois par an.
10Les systèmes sont-ils certifiés ?
Le système dispose d'un agrément technique général (AbZ). Nous joignons au devis les documents correspondant à la composition retenue, saillie et épaisseur comprises.
Les systèmes que nous posons sont certifiés
SIA 261Charges — norme suisse
CEConformité européenne
BS 6180Garde-corps — bâtiment
AbP LGAEssais allemands agréés
CCFATAvis technique français
KOMOCertification SKG-IKOB
RPF 14Laboratoire d'essais VEROTEC
